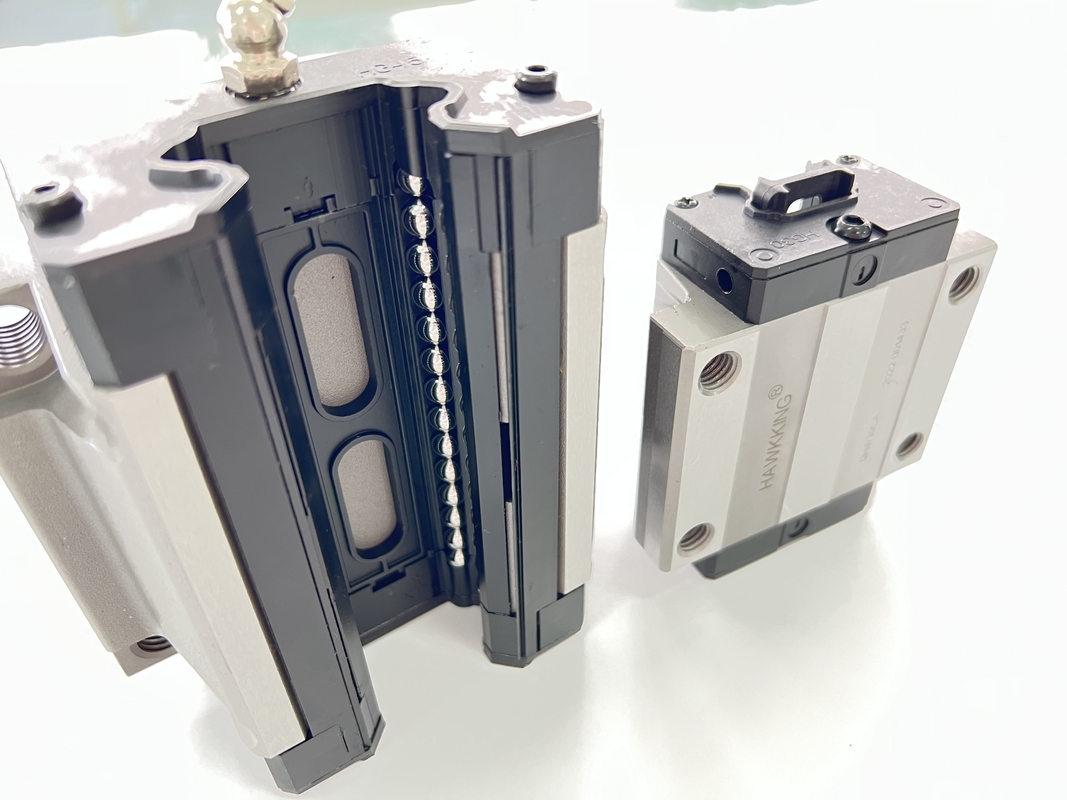

CNC-Teile Linearschiene kundenspezifische Länge HGH35 Linearschienenblock
Produkte aus Edelstahl sind sehr korrosionsbeständig, sodass sie für Anwendungen geeignet sind, bei denen Rostschutzöl nicht bevorzugt wird, wie beispielsweise in Reinraumumgebungen.
Produkte mit Ultra-Seal-Spezifikationen haben eine hervorragende Staubschutzleistung dank der Kombination aus der speziellen Laufschiene, die mit einer vollständigen Boden- und Gleiteinheit mit Enddichtung und einer Unterdichtung in speziellen Formen versehen ist.Eine spezielle Spezifikation mit innerer Dichtung verbessert die Staubentwicklung weiter
Schutzeigenschaft des Kugelumlaufabschnitts gegen Fremdstoffe von der Laufschienenoberseite.
| Modell |
Kombinationsgröße (mm) |
Blockgröße (mm) |
Gleitschienengröße (mm) |
Befestigungsbolzen für Gleitschienen
Größe
|
Grundlegende dynamische Festlast |
Grundlegende feste feste Last |
Zulässiges statisches Moment |
Gewicht |
|
Herr
kN^n
|
MP
kNf
|
Mein kNF |
Block
kg
|
gleiten
kg/n
|
| H |
Hich |
N |
W |
B |
Bich |
C |
Li |
L |
Kich |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
fünfzehn |
fünfzehn |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0,18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0,38 |
0,27 |
0,27 |
0,30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155,93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
fünfzehn |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
fünfzehn |
fünfzehn |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
Tipps zur Bestellung von Linearführung und Linearführungsblöcken:
(1) Teilen Sie uns die Breite der Linearführung mit: zB 9mm
(2) Wie lautet der Größencode der Linearführungsblöcke, bitte?ZB MGN9C, HGH15CA und etc.
(3) Welche Linearführungslänge benötigen Sie und wie viele Führungsblöcke in einer Linearführung, pls?zB MNG91R80MM;1 Stück Blöcke auf der 80 mm Linearführung
Alle Typen können wir herstellen Linearführung:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Unsere Vorteile für Linearführung HG-Serie:
1. Komplettes Schiebesystem mit hoher Genauigkeit und ohne Durchbiegung bewegbar.
2. Gebrauch des langen Lebens.
3. Sofortige Lieferung und guter Service.
4.Großer Vorratund Kleinseriengroßhandel.
5. ISO9001:2008
6. WettbewerbsfähigPreis, gute Qualität, schnelle Lieferung.
7.Schnelle Antwort aufE-Mails oder das schnelle Lösen von Fragen.
8. Ehrliche Zusammenarbeit und Service.
