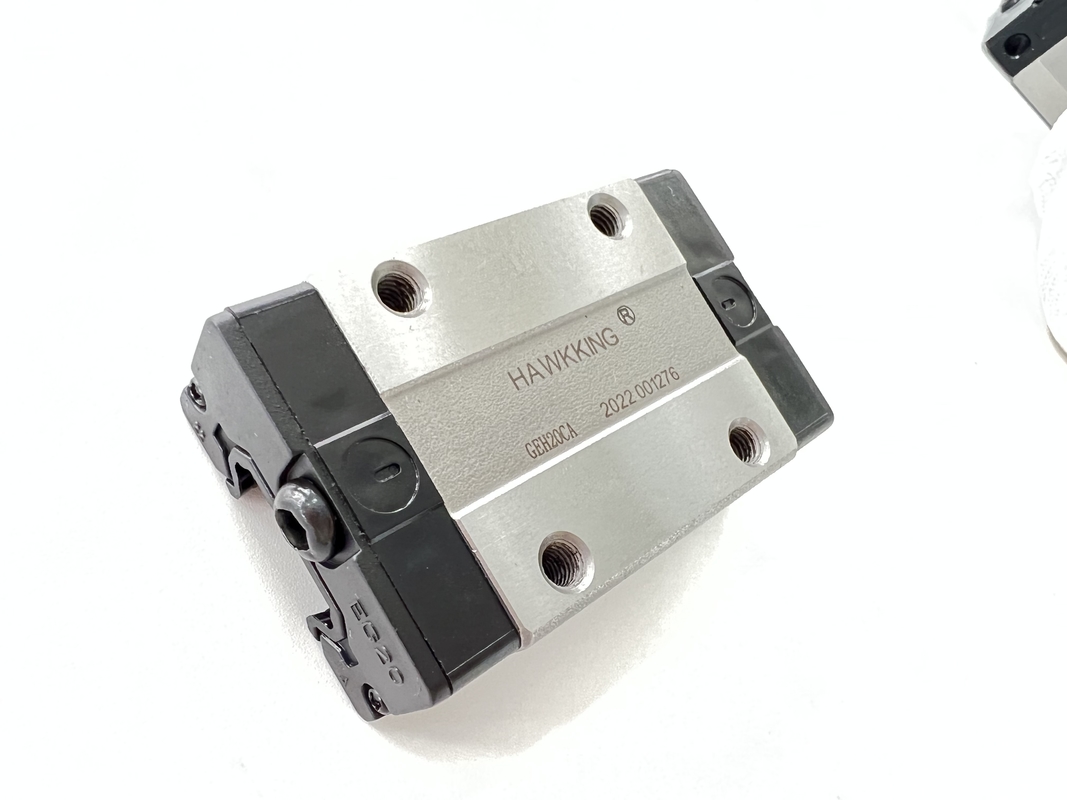

Linearschienen mit hoher Steifigkeit und hoher Präzision

Produkt-Details

Produktname:

Lineare Führungsschiene

Farbe:

Splitter und schwarzer linearer Führer

Lineare Führeranwendung:

Cnc-Maschine, elektrische Maschine, Drehbänke, medizinische Ausrüstung

Führerlänge:

6000mm oder können customzied

Typ:

Lineare Bewegungs-Führungsschiene

Modell:

GEH25SA GEH25CA

Anwendung:

Cnc-Maschine, automatisches System

Hervorheben:

Hochpräzise Linearschienen mit hoher Steifigkeit

Hochpräzisions-Linearschienen GEH25SA

Produkt-Beschreibung

Trenntyp Slider Direktverkauf Oem GEH25SA GEH25CA

Name	Linearführungsschiene/Linearführungsschienenblock
Typ	Hochgeschwindigkeitsgetriebe für automatische Ausrüstung
Kombination	Mindestens 100 mm Linearschiene + 1 Stück Gleitklotz
Material	Chrom/Lager/Edelstahl
Führungsgröße	4m oder kundenspezifische Anforderung
Farbe	Rot oder schwarz oder Anforderungen des Zolls
Form	Rechteck
Wirkung	1. Parallelität und hohe Präzision 2. Der Schieber und die Führungsschiene sind austauschbar, wodurch Kosten gespart werden 3. Hohe Steifigkeit in alle Richtungen 4. Reibung reduzieren
Verpackung	1. PE-Beutel, stoßfester Luftblasenbeutel, Exportstandardkarton, Holzkiste 2. Entsprechend den speziellen Anforderungen des Kunden

Modell	Kombinationsgröße (mm)			Blockgröße (mm)													Gleitschienengröße (mm)							Befestigungsbolzen für Gleitschienen Größe	Grundlegende dynamische Festlast	Grundlegende feste feste Last	Zulässiges statisches Moment				Gewicht
																											Herr kN-m	MP kN-m		Mein kN-m	Block kg		gleiten kg/m
	H	Hi	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	mit	Hr	D	h	d	P	E	(mm)	C(kN)	Co(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	fünfzehn	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0,08		0,04	0,04	0,09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0,13		0,10	0,10	0,15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0,13		0,06	0,06	0,15	2.08
GEH20CA							32	48.1	69.1	12.3															31.10	21.13	0,22		0,16	0,16	0,24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0,23		0,12	0,12	0,25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0,38		0,32	0,32	0,41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0,40		0,21	0,21	0,45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0,40		0,21	0,21	0,45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0,98		0,69	0,69	1.13
