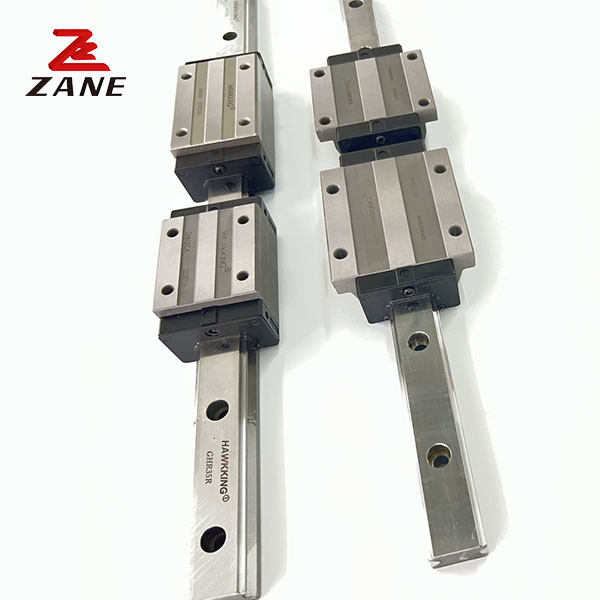

Hochleistungs-Lineargleitschienen mit Block
  • Hochleistungs-Lineargleitschienen mit Block
Hochleistungs-Lineargleitschienen mit Block

Hochleistungs-Lineargleitschienen mit Block

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer ZANE-GEW
Produkt-Details
Produktbezeichnung:
Mini-Linienbahnführer
Material:
Stahl
Typ:
lineare Führung und Wagenblock
Länge:
Nach Bedarf geschnitten
Anwendung:
Maschinerie
Merkmal:
Austauschbar mit HIWIN
Standards:
CER, RoHS
Anwendung:
Bearbeitungsteile CNC
Hervorheben:

GEW15CA Hochleistungs-Lineargleitschienen

,

Hochleistungs-Lineargleitschienen mit Block

,

ROHS-CNC-Linearführungsschiene

Produkt-Beschreibung

GEW15CA Linienleitbahn Linienleitbahnmontage mit Block



Lineare Führungen bieten eine präzise Führungsfunktion für die Positionierung von Lasten in Kombination mit linearen Antriebselementen wie Aktoren oder Kugelschrauben.Unser Linearprogramm umfasst Präzisionsleitungen, verschiedene Profilgleiter und lineare Kugellager sowie Einheiten mit Präzisionswellen.fast jede präzise Bewegungsanwendung in Industrie- oder Büroumgebungen ist möglichDie hohe Produktstandardisierung sorgt auch für Anwendungen mit geringstem Reibungs- oder Lärmemissionsbedarf für hochwertige Komponenten.



Modell Kombinationsgröße (mm) Blockgröße ((mm) Größe der Gleisbahn ((mm)

Schraubschrauben

Größe

 Dynamische Grundlast Grundstücksbelastung Erlaubtes statisches Moment Gewicht
Herr KN-m

M.P.

kN-m

 Meine K-N-M

Einheit

Weigerung

Schieberegler

Gewichtsanteil
H - Ich weiß. N W B Zwei C L1 L Ki K2 G M T Ti H2 H3 Wr Hrs. D h d P E (nnn) C (((kN) Co ((kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Hochleistungs-Lineargleitschienen mit Block 0

Umbauten:

HGW20 Mini-Linearführung,

HGH25 Linearführungsschlitten,

HIWIN Linearführungsschlitten
