Linearer Führer
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |

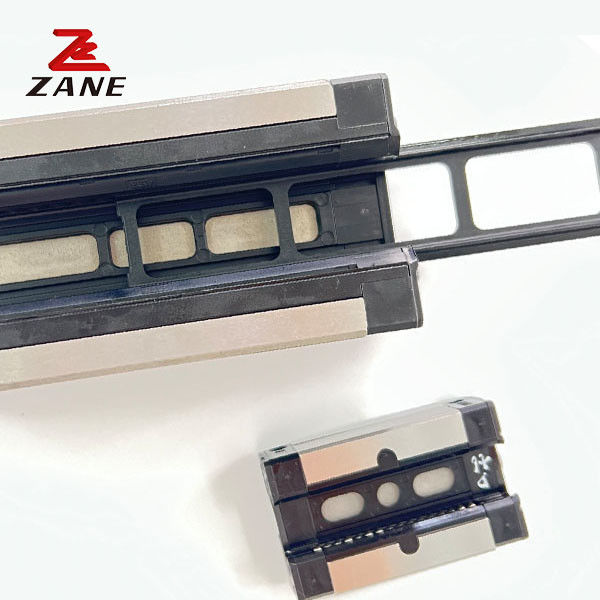

Präzision Mini Linear Rail Guide Schiebewagenblöcke für Verteilermaschine
Hohe Positionsgenauigkeit
Bei der Verwendung von Linearleitungen als Linearleitungen wird der Reibungskoeffizient nicht nur auf 1/50 des Reibungskoeffizients von Gleitleitungen reduziert, da die Reibungsmethode von Linearleitungen Rollreibung ist,aber die Lücke zwischen dynamischer und statischer Reibung ist auch kleinDaher wird beim Laufen des Betts kein Rutschen auftreten, und die Positionierungsgenauigkeit derselben Ebene kann erreicht werden.
Der Abstand zwischen den Löchern beträgt 25 mm, die Anzahl der Löcher für Schienen unterschiedlicher Länge:
200 mm (8 Löcher), 250 mm (10 Löcher), 300 mm (12 Löcher), 350 mm (14 Löcher)
400 mm (16 Löcher), 450 mm (18 Löcher), 500 mm (20 Löcher), 550 mm (22 Löcher)
2-7-2 GMW-CA/GMW-HA
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) | Dynamische Nennlast | Nennstatische Belastung |
Erlaubtes statisches Moment kgf*M
(kgf • m) |
Abmessungen der Schieberadverbindung (mm) |
||||||||||||||||
| H | - Ich weiß. | N | W | B | Bl | C | Ich werde | L | MxL | Wr | Hrs. | D | h | d | P | E | C ((kgf) | C ((kgf) | Herr. | MP | Ich... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
