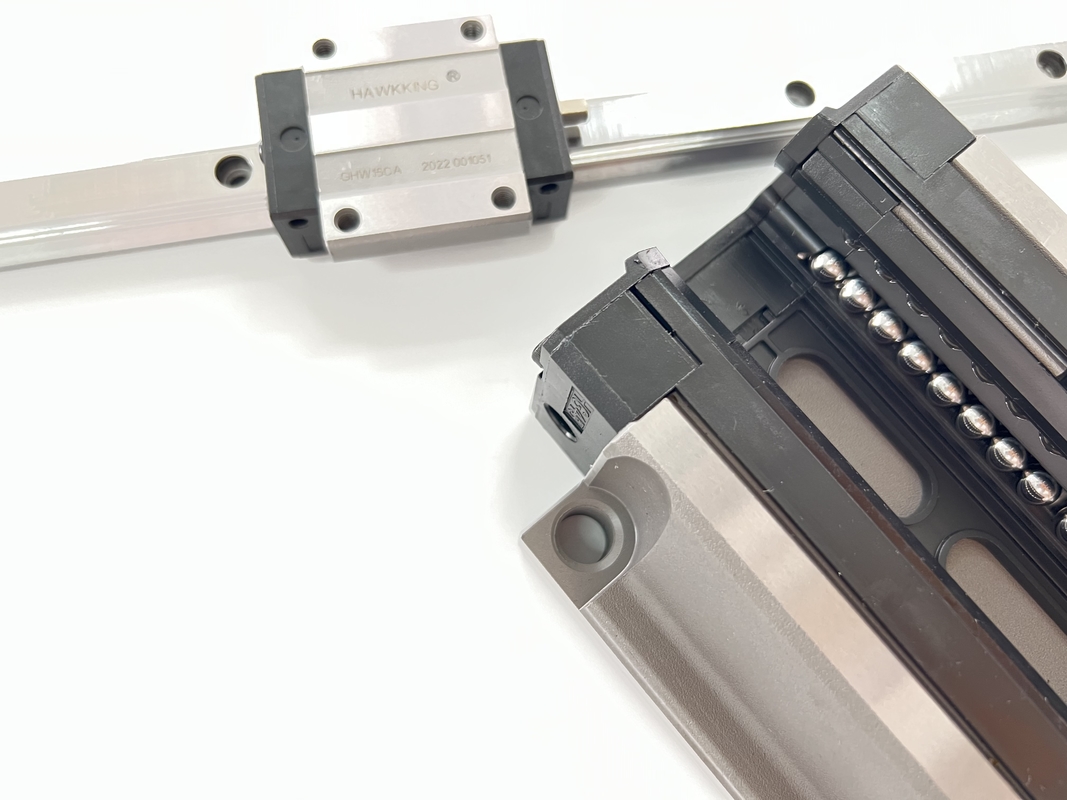

Linearführungen HGW15
  • Linearführungen HGW15
Linearführungen HGW15

Linearführungen HGW15

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer HGW15
Produkt-Details
Produktname:
mini linearer Schienenführer
Material:
Stahl
Kombinationshöhe:
4-20mm
Laufschienehöhe:
1-5mm
Anwendung:
Maschinen
Typ:
Lineare Bewegungs-Führungsschiene
Serie:
HGW15
Block:
Flansch
Hervorheben:

HGW15 Linearführungen

,

5 mm Linearführungen

,

20 mm tragende Linearführung

Produkt-Beschreibung

Linearführungsblock Ghw Profil-Linearführungen HGW15

Kann die Last von oben, unten, links und rechts gleichzeitig tragen
Aufgrund des speziellen Bündelstrukturdesigns der linearen Gleitschiene kann sie die Lasten in der oberen, unteren, linken und rechten Richtung gleichzeitig tragen, im Gegensatz zur Gleitführung, die die seitliche Last in Richtung des parallelen Kontakts tragen kann Oberfläche, die leicht die Laufgenauigkeit der Maschine verursacht.


Modell Kombinationsgröße (mm) Blockgröße (mm) Gleitschienengröße (mm)

Befestigungsbolzen für Gleitschienen
Größe

 Grundlegende dynamische Festlast Grundlegende feste feste Last Zulässiges statisches Moment Gewicht
Herr kN-m

MP
kN-m

 Mein kN-m

Block
kg

gleiten
kgAi
H Hi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3,95 3.7 fünfzehn fünfzehn 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5,96
GHW65CA 90 fünfzehn 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 fünfzehn fünfzehn 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Linearführungen HGW15 0Linearführungen HGW15 1




Umbauten:

UP-Profilschienenführungen,

Linearführungen vom Typ R,

Linearführungen für CNC-Maschinen
