lineare Führungsschienen
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | GHH-CA/GHH-HA |

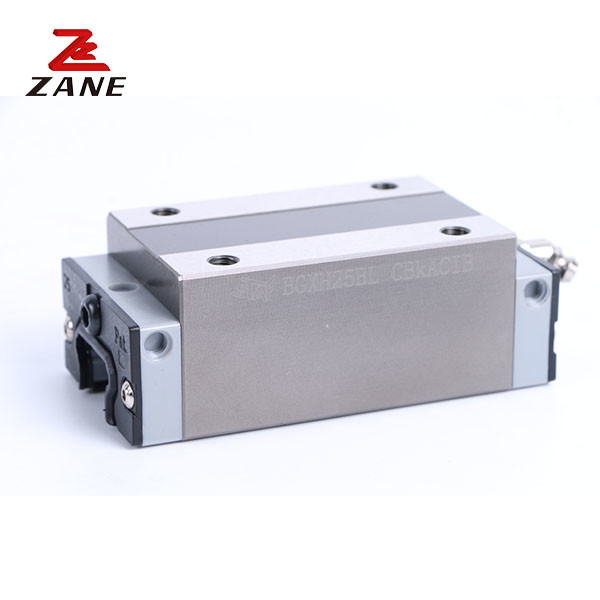

CNC-Teile Lineare Schiene angepasste Länge HGH35 Lineare Schienenblock
Produkte aus Edelstahl sind sehr korrosionsbeständig, so dass sie für Anwendungen geeignet sind, bei denen rostverhütendes Öl nicht bevorzugt wird, z. B. in Reinräumen.
Products of ultra seal specifications have excellent dust protection performance thanks to the combination of the dedicated track rail finished with total ground and slide unit with end seal and under seal of special shapesSpezielle Spezifikation mit innerer Dichtung verbessert den Staub noch weiter
Schutzmerkmal des Ballzirkulationsabschnitts gegen Fremdstoffe von der oberen Schienenoberfläche.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) |
Schraubschrauben Größe |
Dynamische Grundlast | Grundstücksbelastung | Erlaubtes statisches Moment | Gewicht | ||||||||||||||||||||||
|
Herr. KN^n |
MP kNf |
Meine KNF |
Einheit Weigerung |
Schieberegler Weigerung |
||||||||||||||||||||||||||
| H | HIch... | N | W | B | BIch... | C | Li | L | KIch... | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tipps zur Bestellung von Linearleitungen und Linearleitungsblöcken:
(1) Geben Sie uns die Breite des linearen Leiters an: z. B. 9 mm
(2) Wie lautet der Größenkodex für lineare Führungsblöcke, z. B. MGN9C, HGH15CA usw.
(3) Was ist die lineare Führung Länge, die Sie benötigen, und wie viele Führung Blöcke in einem linearen Führer, pls? zB MNG91R80MM; 1 Stück Blöcke auf der 80mm linearen Führer
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA
Unsere Vorteile für Linear Guide HG Serie:
1- Komplettes Schiebeeinheiten-System mit hoher Genauigkeit und kann ohne Ablenkung bewegt werden.
2.Lange Lebensdauer.
3Schnelle Lieferung und guter Service.
4.Großbestandund Großhandel mit geringen Chargen.
5. ISO9001:2008
6. WettbewerbsfähigPreis, gute Qualität, schnell liefern.
7.Schnelle Reaktion aufE-Mails oder schnelle Beantwortung von Fragen.
8Ehrliche Zusammenarbeit und Service.
