Linearführungsschlitten
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | ZANE-GEH |

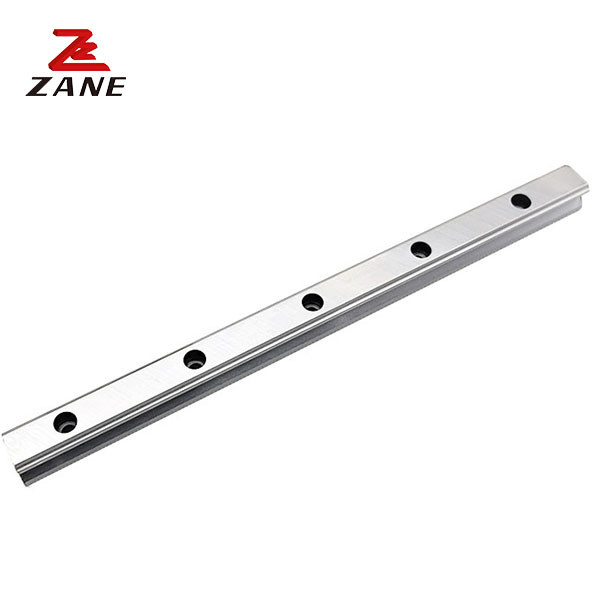

CNC-Linienleitrohr GEH20SA GEH20CA für Teile von CNC-Schneidmaschinen
Futures
1Kleines und leichtes Gewicht, geeignet für Miniaturgeräte.
2Alle Materialien für Block und Schiene, einschließlich Rollkugeln und Kugelhalter, sind aus rostfreiem Stahl einer besonderen Qualität, um Korrosionsbeständigkeit zu gewährleisten.
3Das gotische Bogenkontaktdesign kann Belastungen aus allen Richtungen aushalten und bietet eine hohe Steifigkeit und hohe Genauigkeit.
4Die Stahlkugeln werden mit einem Miniaturhalter festgehalten, um zu verhindern, dass sie auch dann ausfallen, wenn die Blöcke von der Schienenanlage entfernt werden.
5Austauschbare Typen sind in bestimmten Genauigkeitsgraden erhältlich.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) |
Schraubschrauben |
Dynamische Grundlast | Grundstücksbelastung | Erlaubtes statisches Moment | Gewicht | |||||||||||||||||||||||||
| Herr KN-m |
M.P. |
Meine K-N-M |
Einheit |
Schieberegler |
|||||||||||||||||||||||||||||
| H | - Ich weiß. | N | W | B | Zwei | C | Li | L | Ki | Ki | G | Mxl | T | H2 | H3 | w/ | Hrs. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| Gefahrenabweichung | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| Gefahrenabweichung | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| Gefahrenabweichung | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| Gewichtung der Schadstoffe | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| Gewichtung der Brennstoffe | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| Gefahrenabweichung | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
