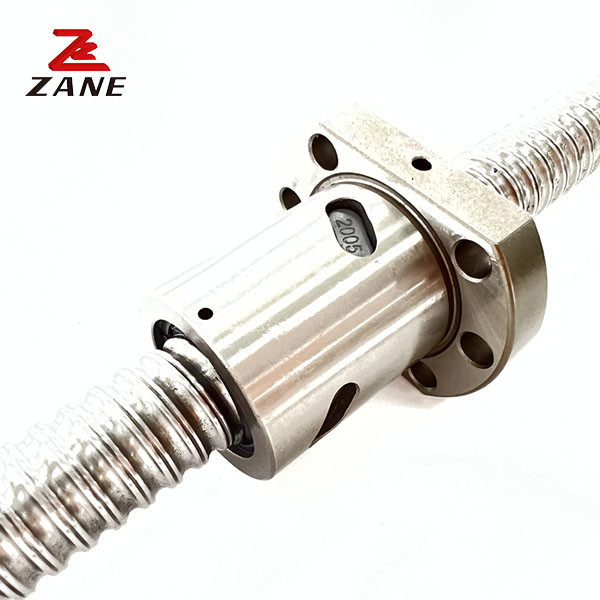

Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung
  • Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung
  • Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung
Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung

Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer UFSTYP
Produkt-Details
Produktbezeichnung:
Kugelschraube mit Blei
Kugelschraube Strukturer:
Schraube, Nusskappe, Kugeln
Herstellungsprozess:
Gerollter Faden
Schrauben-Durchmesser:
11 bis 20 mm
Präzision:
C5
Flansch:
mit Flansch
Spezifikation:
je nach Ladungsgröße
Beenden des Pocessing:
Drehmaschine, Mühle, Schleifmaschine, Klopfmaschine
Hervorheben:

Grind Leitspindel 16 mm

,

C3 Drehbank Leitspindel 16 mm

,

25 mm Leitspindel Übertragung

Produkt-Beschreibung

UFSTYPE Maschinenwerkzeuggetriebe Hochpräzisions-Kugelschraube



Die Kugelschraube besteht aus einer Schraube, einer Mutter, einer Endstützeinheit und einer Kupplung.Aufgrund der hohen Steifigkeit und Genauigkeit, Kugelschraube ist weit verbreitet für alle Arten von industriellen Geräten und präzisen Instrumenten.



Erzeugnis Bodenkugelschraube
Modell Stärkung der Sicherheit der Luftfahrt
- Ich weiß. 12, 16, 20, 25, 32, 40, 50, 63, 80,100 mm
Blei 4,5, 6, 8, 10, 20 mm
Genauigkeit C3 (0,008/E300mm), C5 (0,018/E300mm)
Nuss-Stil Einfach oder doppelt
Ende der Verarbeitung nach Zeichnung des Kunden
Lieferzeit 5~7 Tage für die Probe, 15~30 Tage für die Masse
Eigenschaften hohe Geschwindigkeit, geringer Lärm





Grind Leitspindel 16mm C3 25mm Leitspindel Übertragung 0





Modell Außendurchmesser Blei Stahlkugelndurchmesser Nussgröße Bead-Rollen Dynamische Nennlast Statische Nennlast

Starr

kgf/μm
d Ich... Ja. D Eine B L W H X Q n Ca Kohl k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
0505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
0506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
0508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Vergleichstabelle der Standardgrößenspezifikationen





Modell Bleigenauigkeitsklasse Strangrichtung Anzahl der Gewinde





Standard-Schraubcode





Anwendbare Nussformen

Außendurchmesser

d



Blei 1

Durchmesser der Perlen

Ja.

 L/R
40 5 3.175 C7, C5, C3 R/L 1 04005 Ich, U, S.
6 3.969 C7, C5, C3 R 1 04006 U
8 4.762 C7, C5, C3 R 1 04008 U
10 6.35 C7, C5, C3 R/L 1 04010 Ich, du
40 6.35 C7, C5, C3 R 2 04040 E
80 6.35 C7, C5, C3 R 2 04080 E
50 5 3.175 C7, C5, C3 R 1 05005 S
10 6.35 C7, C5, C3 R/L 1 05010 Ich, du
50 7.938 C7, C5, C3 R 2 05050 E
100 7.938 C7, C5, C3 R 2 50100 E
63 10 6.35 C7, C5, C3 R 1 06310 Ich, du
20 9.525 C7, C5, C3 R 1 06320 U
80 10 6.35 C7, C5, C3 R 1 08010 Ich, du
20 9.525 C7, C5, C3 R 1 08020 U





Vergleichstabelle der Standardgrößenbeschreibungen für Präzisionsschraubschrauben





Modell Bleigenauigkeitsklasse Strangrichtung Anzahl der Gewinde





Standard-Schraubcode





Anwendbare Nussformen

Außendurchmesser

d



Blei 1

 Durchmesser der Perlen Da L/R
4 1 0.8 C7, C5, C3 R 1 00401 M
6 1 0.8 C7, C5, C3 R 1 00601 M
8 1 0.8 C7, C5, C3 R/L 1 00801 M
2 1.2 C7, C5, C3 R/L 1 00802 M
2.5 1.2 C7, C5, C3 R 1 0082.5 M, T
10 2 1.2 C7, C5, C3 R/L 1 01002 M, T
4 2 C7, C5, C3 R 1 01004 M, T
12 2 1.2 C7, C5, C3 R/L 1 01202 M
4 2.5 C7, C5, C3 R 1 01204 U,T
5 2.5 C7, C5, C3 R 1 0205-A U,T,S
5 2.5 C7, C5, C3 R 1 0205-B M
10 2.5 C7, C5, C3 R 2 01210-B VS
14 2 1.2 C7, C5, C3 R/L 1 01402 M
4 2.5 C7, C5, C3 R 1 01404 T
16 2 1.2 C7, C5, C3 R/L 1 01602 M
4 2.381 C7, C5, C3 R 1 01604 (N) Ich, ich, ich
5 3.175 C7, C5, C3 R/L 1 01605 Ich, ich, ich
10 3.175 C7, C5, C3 R/L 2 01610 Ich, ich, ich
16 2.778 C7, C5, C3 R 2 01616 E
32 2.778 C7, C5, C3 R 2 01632 E
20 4 2.381 C7, C5, C3 R 1 02004 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 02005 Ich, U, T, S.
10 3.969 C7, C5, C3 R 1 02010 VS
20 3.175 C7, C5, C3 R 2 02020 VS, E, S
40 3.175 C7, C5, C3 R 2 02040 E
25 4 2.381 C7, C5, C3 R 1 02504 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 02505 Ich, U, T, S.
6 3.969 C7, C5, C3 R 1 02506 U
8 4.762 C7, C5, C3 R 1 02508 U
10 4.762 C7, C5, C3 R 1 02510-A Ich, ich, ich
25 3.969 C7, C5, C3 R 2 02525 E
50 3.969 C7, C5, C3 R 2 02550 E
32 4 2.381 C7, C5, C3 R 1 03204 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 03205 Ich, U, S.
6 3.969 C7, C5, C3 R 1 03206 U
8 4.762 C7, C5, C3 R 1 03208 U
10 6.35 C7, C5, C3 R/L 1 03210 Ich, du
20 6.35 C7, C5, C3 R 1 03220 E
32 4.762 C7, C5, C3 R 2 03232 E
64 4.762 C7, C5, C3 R 2 03264 E



Umbauten:

SFS TYP Fräsleitspindel,

Fräsleitspindel für Industriemaschinen,

Antriebsspindel mit Flansch
