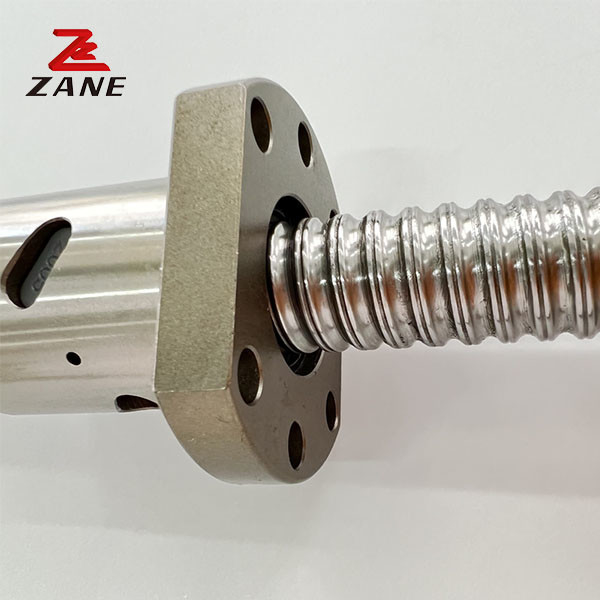

Sfur1610 10 mm Leitspindel Hohe Steifigkeit 16 mm Kugelumlaufspindel Reibungsloser Betrieb

Sfur1610 10 mm Leitspindel Hohe Steifigkeit 16 mm Kugelumlaufspindel Reibungsloser Betrieb

Sfur1610 10 mm Leitspindel Hohe Steifigkeit 16 mm Kugelumlaufspindel Reibungsloser Betrieb

Herkunftsort	China
Markenname	ZANE
Zertifizierung	CE，ISO
Modellnummer	UFSTYP

Produkt-Details

Produktbezeichnung:

Kugelschraube mit Blei

Schrauben-Durchmesser:

12mm-100mm

Block:

Flansch

Anwendung:

Bearbeitungsteile CNC

Kundengebundener Service:

Unterstützung

Größe (cm):

100*15*10CM

Länge:

3000mm

Faden:

Normalerweise rechts

Hervorheben:

Sfur1610 10 mm Leitspindel

,

leichtgängige 10 mm Leitspindel

,

hohe Steifigkeit 16 mm Kugelumlaufspindel

Produkt-Beschreibung

UFSTYPE Kugelschraube mit Nuss Sfur1610 16 mm Durchmesser mit Blei 10 mm

Eigenschaften der Kugelschraube:

1.Hohe Zuverlässigkeit
Bei einer ordnungsgemäßen Schmierung und Verwendung ist ein längerfristiger störungsfreier Betrieb möglich.

2- Gute Arbeit.
Die hohe Effizienz von Kugelschrauben ist weit über den herkömmlichen Schrauben. Das erforderliche Drehmoment beträgt weniger als 30%.

3.Hohe Steifigkeit und Vorlast
Bei axialer PlBei herkömmlichen Schraubenmutterbaugruppen wird das Drehmoment minimiert, das Drehmoment wird übermäßig und der Betrieb ist nicht reibungslos.Das axiale Spiel in TBI MOTION Präzisionskugelschrauben kann durch Vorbeladen auf Null reduziert werden und ein leicht reibungsloser Betrieb ist immer noch möglich. so können gleichzeitig sowohl geringes Drehmoment als auch hohe Steifigkeit erreicht werden.

Modell	Außendurchmesser	Blei	Stahlkugelndurchmesser	Nussgröße								Bead-Rollen	Dynamische Nennlast	Statische Nennlast	Starr kgf/μm
Modell	d	Ich...	Ja.	D	Eine	B	L	W	H	X	Q	n	Ca	Kohl	k
01204-T4	12	4	2.5	24	40	10	40	32	30	4. 5	-	4x1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4x1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3x1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	5. 5	M6	4x1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3x1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4x1	1066	2987	38
02005-T4	20	5	3. 175	36	58	10	51	47	44	6. 6	M6	4x1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4x1	1180	3795	43
0505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4x1	1724	4904	45
0506-T4		6	3. 969	40	62	10	54	51	48	6.6	M6	4x1	2318	6057	47
0508-T4		8	4. 762	40	62	10	63	51	48	6.6	M6	4x1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4x1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4x1	1296	4838	51
03205-T4		5	3. 175	50	80	12	52	65	62	9	M6	4x1	1922	6343	54
03206-T4		6	3. 969	50	80	12	57	65	62	9	M6	4x1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4x1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4x1	4805	12208	61
04005-T4	40	5	3. 175	63	93	14	55	78	70	9	M8	4x1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4x1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4x1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	M8	4x1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	M8	4x1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	M8	4x1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	M8	4x1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	M8	4x1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	M8	4x1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	M8	4x1	12911	47747	138
10020-T4	100	20	9. 525	150	202	30	180	170	155	17.5	M8	4x1	14303	60698	162

Vergleichstabelle der Standardgrößenspezifikationen

Modell					Bleigenauigkeitsklasse	Strangrichtung	Anzahl der Gewinde	Standard-Schraubcode	Anwendbare Nussformen
Außendurchmesser d		Blei 1	Durchmesser der Perlen Ja.		Bleigenauigkeitsklasse	L/R	Anzahl der Gewinde	Standard-Schraubcode	Anwendbare Nussformen
40	5			3.175	C7, C5, C3	R/L	1	04005	Ich, U, S.
	6			3.969	C7, C5, C3	R	1	04006	U
	8			4.762	C7, C5, C3	R	1	04008	U
	10			6.35	C7, C5, C3	R/L	1	04010	Ich, du
	40			6.35	C7, C5, C3	R	2	04040	E
	80			6.35	C7, C5, C3	R	2	04080	E
50	5			3.175	C7, C5, C3	R	1	05005	S
	10			6.35	C7, C5, C3	R/L	1	05010	Ich, du
	50			7.938	C7, C5, C3	R	2	05050	E
	100			7.938	C7, C5, C3	R	2	50100	E
63	10			6.35	C7, C5, C3	R	1	06310	Ich, du
63	20			9.525	C7, C5, C3	R	1	06320	U
80	10			6.35	C7, C5, C3	R	1	08010	Ich, du
80	20			9.525	C7, C5, C3	R	1	08020	U

Vergleichstabelle der Standardgrößenbeschreibungen für Präzisionsschraubschrauben

Modell			Bleigenauigkeitsklasse	Strangrichtung	Anzahl der Gewinde	Standard-Schraubcode	Anwendbare Nussformen
Außendurchmesser d	Blei 1	Durchmesser der Perlen Da	Bleigenauigkeitsklasse	L/R	Anzahl der Gewinde	Standard-Schraubcode	Anwendbare Nussformen
4	1	0.8	C7, C5, C3	R	1	00401	M
6	1	0.8	C7, C5, C3	R	1	00601	M
8	1	0.8	C7, C5, C3	R/L	1	00801	M
	2	1.2	C7, C5, C3	R/L	1	00802	M
	2.5	1.2	C7, C5, C3	R	1	0082.5	M, T
10	2	1.2	C7, C5, C3	R/L	1	01002	M, T
10	4	2	C7, C5, C3	R	1	01004	M, T
12	2	1.2	C7, C5, C3	R/L	1	01202	M
	4	2.5	C7, C5, C3	R	1	01204	U,T
	5	2.5	C7, C5, C3	R	1	0205-A	U,T,S
	5	2.5	C7, C5, C3	R	1	0205-B	M
	10	2.5	C7, C5, C3	R	2	01210-B	VS
14	2	1.2	C7, C5, C3	R/L	1	01402	M
14	4	2.5	C7, C5, C3	R	1	01404	T
16	2	1.2	C7, C5, C3	R/L	1	01602	M
	4	2.381	C7, C5, C3	R	1	01604 (N)	Ich, ich, ich
	5	3.175	C7, C5, C3	R/L	1	01605	Ich, ich, ich
	10	3.175	C7, C5, C3	R/L	2	01610	Ich, ich, ich
	16	2.778	C7, C5, C3	R	2	01616	E
	32	2.778	C7, C5, C3	R	2	01632	E
20	4	2.381	C7, C5, C3	R	1	02004 (N)	Ich, du
	5	3.175	C7, C5, C3	R/L	1	02005	Ich, U, T, S.
	10	3.969	C7, C5, C3	R	1	02010	VS
	20	3.175	C7, C5, C3	R	2	02020	VS, E, S
	40	3.175	C7, C5, C3	R	2	02040	E
25	4	2.381	C7, C5, C3	R	1	02504 (N)	Ich, du
	5	3.175	C7, C5, C3	R/L	1	02505	Ich, U, T, S.
	6	3.969	C7, C5, C3	R	1	02506	U
	8	4.762	C7, C5, C3	R	1	02508	U
	10	4.762	C7, C5, C3	R	1	02510-A	Ich, ich, ich
	25	3.969	C7, C5, C3	R	2	02525	E
	50	3.969	C7, C5, C3	R	2	02550	E
32	4	2.381	C7, C5, C3	R	1	03204 (N)	Ich, du
	5	3.175	C7, C5, C3	R/L	1	03205	Ich, U, S.
	6	3.969	C7, C5, C3	R	1	03206	U
	8	4.762	C7, C5, C3	R	1	03208	U
	10	6.35	C7, C5, C3	R/L	1	03210	Ich, du
	20	6.35	C7, C5, C3	R	1	03220	E
	32	4.762	C7, C5, C3	R	2	03232	E
	64	4.762	C7, C5, C3	R	2	03264	E

Umbauten:

SFS TYP Fräsleitspindel,

Fräsleitspindel für Industriemaschinen,

Antriebsspindel mit Flansch
