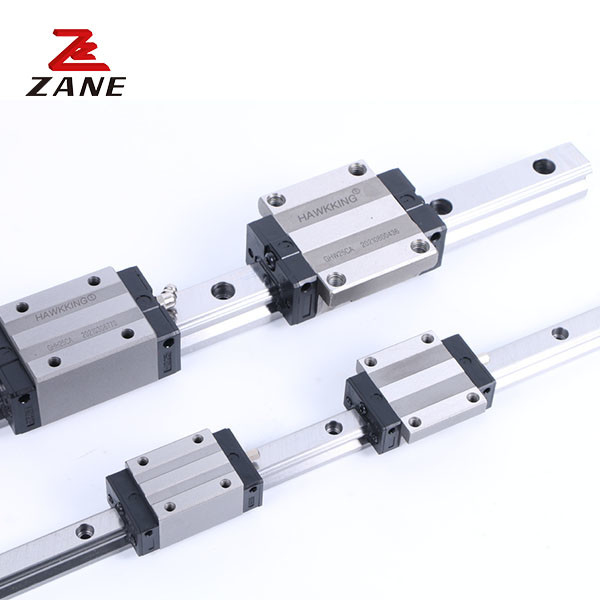

Linearführungsschlitten
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | GHH-CA/GHH-HA |
Vorwort:Eine lineare Führung ermöglicht eine Art lineare Bewegung, bei der rollende Elemente wie Kugeln oder Rollen verwendet werden.eine lineare Führung kann eine lineare Bewegung mit hoher Präzision erreichenIm Vergleich zu einem herkömmlichen Schieberegler beträgt der Reibungskoeffizient für eine lineare Führung nur 1/50.Lineare Leitungen können sowohl in der Auf-/Abwärts- als auch in der Links-/Rechtsrichtung Lasten aufnehmenDiese Eigenschaften ermöglichen es, die Bewegungsgenauigkeit durch lineare Führungen zu verbessern, insbesondere wenn sie mit präzisen Kugelschrauben versehen sind.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) |
Schraubschrauben Größe |
Dynamische Grundlast | Grundstücksbelastung | Erlaubtes statisches Moment | Gewicht | ||||||||||||||||||||||
|
Herr. KN^n |
MP kNf |
Meine KNF |
Einheit Weigerung |
Schieberegler Weigerung |
||||||||||||||||||||||||||
| H | HIch... | N | W | B | BIch... | C | Li | L | KIch... | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Tipps zur Bestellung von Linearleitungen und Linearleitungsblöcken:
(1) Geben Sie uns die Breite des linearen Leiters an: z. B. 9 mm
(2) Wie lautet der Größenkodex für lineare Führungsblöcke, z. B. MGN9C, HGH15CA usw.
(3) Was ist die lineare Führung Länge, die Sie benötigen, und wie viele Führung Blöcke in einem linearen Führer, pls? zB MNG91R80MM; 1 Stück Blöcke auf der 80mm linearen Führer
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA
Unsere Vorteile für Linear Guide HG Serie:
1- Komplettes Schiebeeinheiten-System mit hoher Genauigkeit und kann ohne Ablenkung bewegt werden.
2.Lange Lebensdauer.
3Schnelle Lieferung und guter Service.
4.Großbestandund Großhandel mit geringen Chargen.
5. ISO9001:2008
6. WettbewerbsfähigPreis, gute Qualität, schnell liefern.
7.Schnelle Reaktion aufE-Mails oder schnelle Beantwortung von Fragen.
8Ehrliche Zusammenarbeit und Service.
