Linearführungsmodul
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | Lineares Modul |

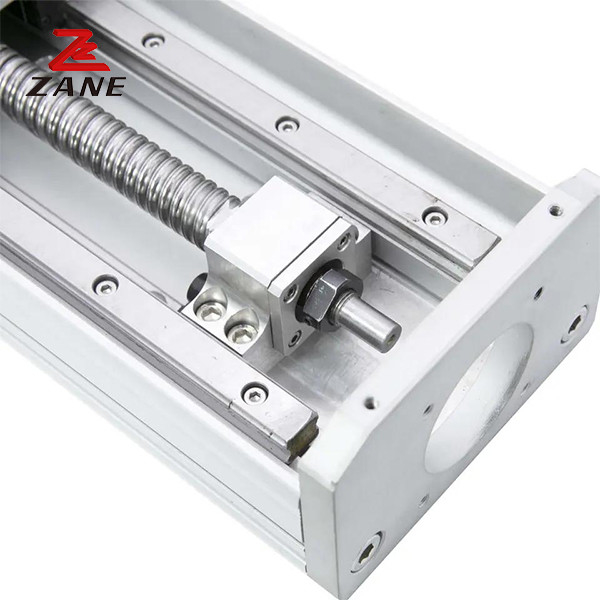

Präzisionsschraubantrieb Linear gleitender Tisch vollständig geschlossenes Modul ZCH45 Führung CNC
1Beschreibung.
Lineare Führungsmoduluniverselle Anwendung als einzelne Achse oder in Kombination mit weiteren Achsen aus unserer Systempalette für komplexe Mehrfachsysteme.Für lineare Achsen liefert alle linearen Bewegungstechnikkomponenten bis zur Motoroberfläche: Systeme und Teleskopachsen mit Rollenleitungen oder Ballleitungen, mit Gurtantrieb, Kugelschraubantrieb oder Rack- und Pinienantrieb, geeignet für die direkteKreuz- oder Portalverbindungen oder als ein einseitiges System.Sie können lineare Führungsmodul verwenden, um Ihr Design schnell und genau umzusetzen.
2.Spezifikation
| Motorleistung | 100 W | |
| Wiederholte Positionsgenauigkeit | Klasse C ±0,02MM und Klasse P ±0,01MM | |
| Außendurchmesser der Blechschraube (a) | 12 | |
| Blei der Blei-Schraube (MM) | 5 | |
| Höchstgeschwindigkeit ((MM/SEC) | 250 | |
| Höchstlast ((Kg) | Niveau | 11 |
| vertikal | 4 | |
| Nennantrieb ((N) | 360 | |
| Schlaganfall (MM) | 100-800 ((50-Intervall) | |
| Nenndrehzahl des Motors ((RPM)) | 3000 | |
Horizontale Anlage
| Blei | Beförderung ((Kg) | Eine | B | C |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
Wandmontage
| Blei | Beförderung ((Kg) | Eine | B | C |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
Vertikaler Aufbau
| Blei | Beförderung ((Kg) | Eine | C |
| 5 | 3 | 80 | 80 |
