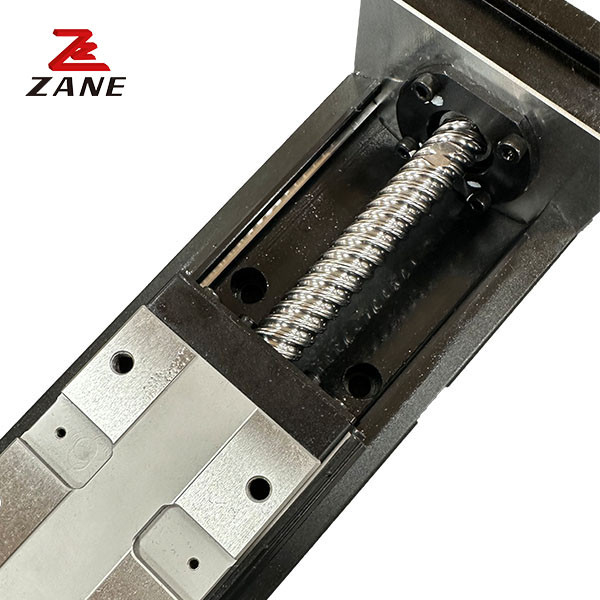

Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme
  • Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme
Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme

Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer KK
Produkt-Details
Produktbezeichnung:
Lineare Bewegung
Modellnummer:
KK-Reihe
Gewicht (Kilogramm):
10
Länge:
340/440/540/640/740/940mm
Breite:
86mm
Material:
Wälzlagerstahl
Kernkomponenten:
Kugelumlaufspindel, linearer Führer, tragend
Leistung:
Geräuschlose, hohe Leistungsfähigkeit
Anwendbare Branchen:
Produktionsanlage
Hervorheben:

Einzelner Achsen-Roboter-Linear-Verstellgerät

,

KK-Roboter-Linear-Verstellgerät

,

KK-Reihen-lineares Führer-Modul

Produkt-Beschreibung

High Precision KK Einsachsroboter-Linearaktator für automatische Systeme



Beschreibung des linearen Moduls



Produktbezeichnung
KK Einsachs-Roboter-Linearantrieb
Material
mit einem Durchmesser von mehr als 0,01 mm
Typen von Block
mit einer Breite von mehr als 20 mm
Genauigkeitsgrad
C, H, P, HP, UP
Vorladekode
Z0, Z1, Z2
Anwendung
Automationsgeräte;Transportgeräte;CNC-Bearbeitungszentren;Schwerlastschneidemaschinen;CNC-Schleifmaschinen;Spritzgießmaschinen;Elektrische Entlademaschinen;Plano-MühlmaschinenGeräte, die eine hohe Steifigkeit und hohe Tragfähigkeit erfordern



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 0

Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 1

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) G (mm) n Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 2

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) G (mm) K ((mm) n Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 3

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) G (mm) K ((mm) n m Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 4

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) H (mm) n m Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 5

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) G (mm) H (mm) n m Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 6

Länge der Führung

L2 ((mm)

Volllänge

L1 ((mm)

 Maximaler Hubraum ((mm) G (mm) H (mm) n m Gewicht ((kg)
A1Schleppsitz A2 Schiebeplatz A1Schleppsitz A2Schleppsitz
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4





Verpackung und Lieferung von Linearmodulen



Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 7Hochpräziser einachsiger KK-Roboter-Linearaktuator für automatische Systeme 8

Umbauten:

Lineares Modul KK60,

Lineares Modul Kk50,

Modul des Auslöser-KK
