Einzelner Achsen-Auslöser
>
|
| Herkunftsort | CHINA |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | F190 |

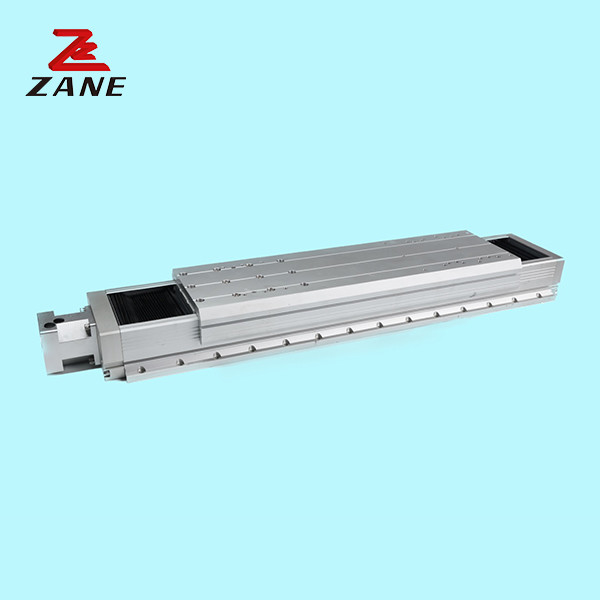

F190 100 mm Effektive Fahrlänge Doppeloptische Achsenführung für automatische Geräte
[Hohe Präzision] - Mit hoher Präzision kommen die Führungsschienen direkt mit der Montagebasis in Berührung, wodurch die Vorteile von linearen Führungsschienen maximiert und kumulative Fehler reduziert werden
[Anwendungen] - geeignet für Automatisierungsgeräte, die einen einsachsigen Roboter mit linearer Bewegung liefern
[Wörterbuch] - Um komplexere Aufgaben zu erledigen, ist es sehr praktisch
[Allgemeiner Zweck] - Mehrfachfunktionen wie Bauteilmontage, Inkjetbetrieb, flexibles Picking, Bauteilbearbeitung, Lade- und Entladeaufbereitung
Technischer Parameter:
| Fahrerleistung ((W) | 750 W | |||
| Kugelschraube (16) mm Blei | P05:5 | P10:10 | P20:20 | |
| Höchstgeschwindigkeit ((mm/s): | 250 | 500 | 1000 | |
| Höchstgewicht für die Handhabung ((kg) | Niveau | 120 kg | 100 kg | 50 kg |
| Vertikalisierung | 60 kg | 50 kg | 40 kg | |
| Wiederholte Positionierungsgenauigkeit (mm): | Klasse C +0,02 mm; P-Spiegel +0,01 mm | |||
| Streckenabstand ((mm): | Die Reichweite beträgt 100 bis 500 mm. | |||
| Lastmoment ((N.m)) | Mx:110Ich...150Mz:120 | |||
| Belastungsmechanismus | GEH15 Doppelspur | |||
| Triebwerk | Klasse C. 16 bis Klasse C7; Klasse P ·16 Schleifklasse C5 | |||
| Ausgangsmaterial | Profil aus hartem, extrudiertem Aluminium, Glanz selbst | |||
| Anforderungen an die Genauigkeit der Montagefläche | weniger als 0,05 mm | |||
| Staubdichte Auslegung | Vollstaubdichte Dichtung | |||
| Schlaganfall | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
