Linearbewegungsführung
>
|
| Place of Origin | China |
| Markenname | ZANE |
| Zertifizierung | CE,ISO |
| Modellnummer | GEH15SA |

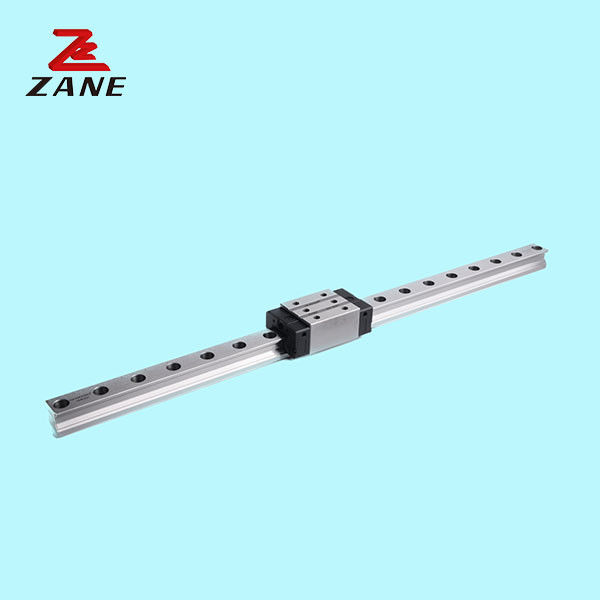

Linear Motion Guide ist ein zuverlässiges und leistungsfähiges Produkt, das eine überlegene Genauigkeit und geringe Geräuschbelastung bietet.Dieses Produkt ist mit geringem Wartungsaufwand konzipiert und bietet eine hohe BetriebsgeschwindigkeitEs bietet Benutzern ein reibungsloses und effizientes Bewegungssystem und kann in einer Vielzahl von Anwendungen verwendet werden.Das Material aus Edelstahl macht das Produkt korrosions- und verschleißfestEs kann aufgrund seiner hohen Geschwindigkeit, des geringen Geräuschpegels und der überlegenen Genauigkeit in einer Vielzahl von Anwendungen verwendet werden.Mit seiner robusten Konstruktion und Haltbarkeit, ist der Linear Motion Guide eine ideale Wahl für Ihre Bewegungskontrollbedürfnisse.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) | Schraubschrauben | Dynamische Grundlast | Grundstücksbelastung | Erlaubtes statisches Moment | Gewicht | |||||||||||||||||||||||||
| Herr KN-m | M.P. | Meine K-N-M | Einheit | Schieberegler | |||||||||||||||||||||||||||||
| H | - Ich weiß. | N | W | B | Zwei | C | Li | L | Ki | Ki | G | Mxl | T | H2 | H3 | w/ | Hrs. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| Gefahrenabweichung | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| Gefahrenabweichung | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| Gefahrenabweichung | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| Gewichtung der Schadstoffe | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| Gewichtung der Brennstoffe | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| Gefahrenabweichung | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
1.Industrielle Maschinen: Lineare Leitungen werden üblicherweise in verschiedenen Arten von Industrieanlagen und Maschinen wie CNC-Maschinen, Montagelinien, Verpackungsmaschinen und Druckmaschinen eingesetzt.Sie sorgen für eine präzise lineare Bewegung und helfen, die Genauigkeit und Effizienz dieser Maschinen zu verbessern.
2.Transport: Lineare Leitungen werden auch in der Transportindustrie, insbesondere in der Automobil- und Luftfahrtindustrie, eingesetzt.und Lenkmechanismen, wo sie zur Gewährleistung einer reibungslosen und zuverlässigen Bewegung beitragen.
3.Bauausrüstung: Lineare Führungen werden häufig in Bauausrüstungen wie Kränen, Bagger und Bulldozer verwendet.Sie helfen, die Bewegung der Ausrüstung zu steuern und ihre Präzision und Stabilität zu verbessern.
4.Verbraucherelektronik: Lineare Leitungen finden sich auch in verschiedenen Haushaltsgeräten wie Schiebetüren, Vorhängen, Klimaanlagen und Waschmaschinen.Sie sorgen für eine reibungslose Bewegung., sowie Lärmreduzierung.
