| Herkunftsort | China |
| Markenname | YYC |
| Zertifizierung | CE,ISO |
| Modellnummer | CHTGH02010 |

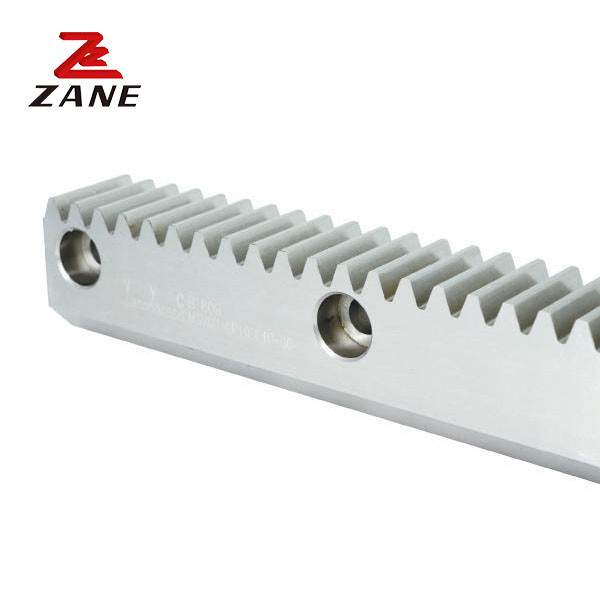

1, Racklänge: Die allgemeinen konventionellen Produkte sind von einer Standardlänge von 1 Meter hergestellt, die je nach Anwendungsbedarf unbegrenzt angeschlossen werden kann,und kann auch nach Bedarf in eine kürzere Länge geschnitten werden, was sehr vorteilhaft für die Lagerung des Racks, eine effektive Versorgung, Kostensenkung und den Austausch ist.
2. Die Verbindung des Racks verwendet spezielle Werkzeuge, um die Positionsgenauigkeit des vorderen Segments des Racks durch die Zähne des Racks genau auf das nächste Segment des Racks zu übertragen.
3, Präzisionsstufe: europäische Norm 6 h25, 7 h25, 8 h25, 9 h25, 10 h25. JIS Level 2, JIS Level 3, JIS Level 4, JIS Level 5, JIS6.jeder Fehler bei einer Genauigkeit von 300 mm ist kleiner als 0.022mm.
5. Rackmodul: 0,5 ~ 10M, Getriebe 0,5 ~ 10M.
6Der Schrägzahntyp ist rechtshändig, Winkel 19°31'42" und kann auch angepasst werden.
7Es gibt Wärmebehandlungstyp/Temperationstyp, Schleifstufe/Finierungsstufe, denselben Modul, eine Vielzahl von Stärken, eine Vielzahl von Präzision.
8. Quadratisch/rund, leicht zu integrieren.
| Code |
Modul |
L | L2 | Anzahl der Zähne | B | A0 | Das ist alles. | D 1 | Anzahl der Löcher | Eine | Dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| Die in Absatz 1 genannten Vorschriften gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen. | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind. | 2 | 2000.00 | 8.50 | 300 | 24 | 24 | 22.0 | 62.5 | 125 | 16 | 8 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 8.15 | 8.2 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 2.5 | 2000.00 | 8.5 | 240 | 24 | 24 | 21.5 | 62.5 | 125 | 16 | 9 | 7 | 11 | 7 | 31.7 | 1936.6 | 5.7 | 2 | 10.19 | 8.2 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35.0 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35.0 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 3 | 2000.00 | 10.30 | 200 | 29 | 29 | 26.0 | 62.5 | 125 | 16 | 9 | 10 | 15 | 9 | 35.0 | 1930.00 | 7.7 | 2 | 14.77 | 12.0 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind. | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind. | 4 | 2000.00 | 13.80 | 150 | 39 | 39 | 35.0 | 62.5 | 125 | 16 | 12 | 10 | 15 | 9 | 33.3 | 1933.40 | 7.7 | 2 | 26.49 | 21.6 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen. | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 5 | 2000.00 | 17.40 | 120 | 49 | 39 | 34.0 | 62.5 | 125 | 16 | 12 | 14 | 20 | 13 | 37.5 | 1925.00 | 11.7 | 3 | 41.60 | 27.2 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 6 | 2000.00 | 20.9 | 100 | 59 | 49 | 43.0 | 62.5 | 125 | 16 | 16 | 18 | 26 | 17 | 37.5 | 1925.00 | 15.7 | 3 | 60.11 | 41.1 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind. | 8 | 1920.00 | 28.00 | 72 | 79 | 79 | 71.0 | 60.0 | 120 | 16 | 25 | 22 | 33 | 21 | 120.0 | 1680.00 | 19.7 | 4 | 107.31 | 85.1 |
| Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Fahrzeugen. | 10 | 500.00 | 35.11 | 15 | 99 | 99 | 89.0 | 62.5 | 125 | 4 | 32 | 33 | 48 | 32 | 125.0 | 250.00 | 19.7 | 5 | 168.10 | 64.8 |
| Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | 10 | 1000.00 | 35.11 | 30 | 99 | 99 | 89.0 | 62.5 | 125 | 8 | 32 | 33 | 48 | 32 | 125.0 | 750.00 | 19.7 | 5 | 168.10 | 69.6 |
(1) Geeignet für CNC-Werkzeuge, Fräsmaschinen, Bohrmaschinen, Drehmaschinen, Verarbeitungszentren, Schneidmaschinen, Holzbearbeitungsmaschinen, Schweißmaschinen, Steinmaschinen usw. mit schwerer Last,hohe Präzision, hohe Steifigkeit, hohe Geschwindigkeit und lange Fahrt.
(2) Geeignet für die Fabrik-Automatisierung, Schnellladungsmechanismus, Roboterarm-Griffmechanismus, intelligentes Lager usw.
