Linearführungen für CNC-Maschinen
  • Linearführungen für CNC-Maschinen
Linearführungen für CNC-Maschinen

Linearführungen für CNC-Maschinen

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer ZANE-ghw
Produkt-Details
Produktname:
mini linearer Schienenführer
Klasse:
C, H, P, SP, OBEN
Kernkomponenten:
Lineare Führungsschiene
Länge der linearen Führungsschiene:
100mm-4000mm, jede mögliche Länge ist verfügbar
Laufschienehöhe:
1-5mm
Typ:
Lineare Bewegungs-Führungsschiene
lineare Führerart:
W-Art oder h-Art oder R Art
Hervorheben:

HGW20 Linearführungen

,

Linearführungen für CNC-Maschinen

,

UP-Profilschienenführungen

Produkt-Beschreibung

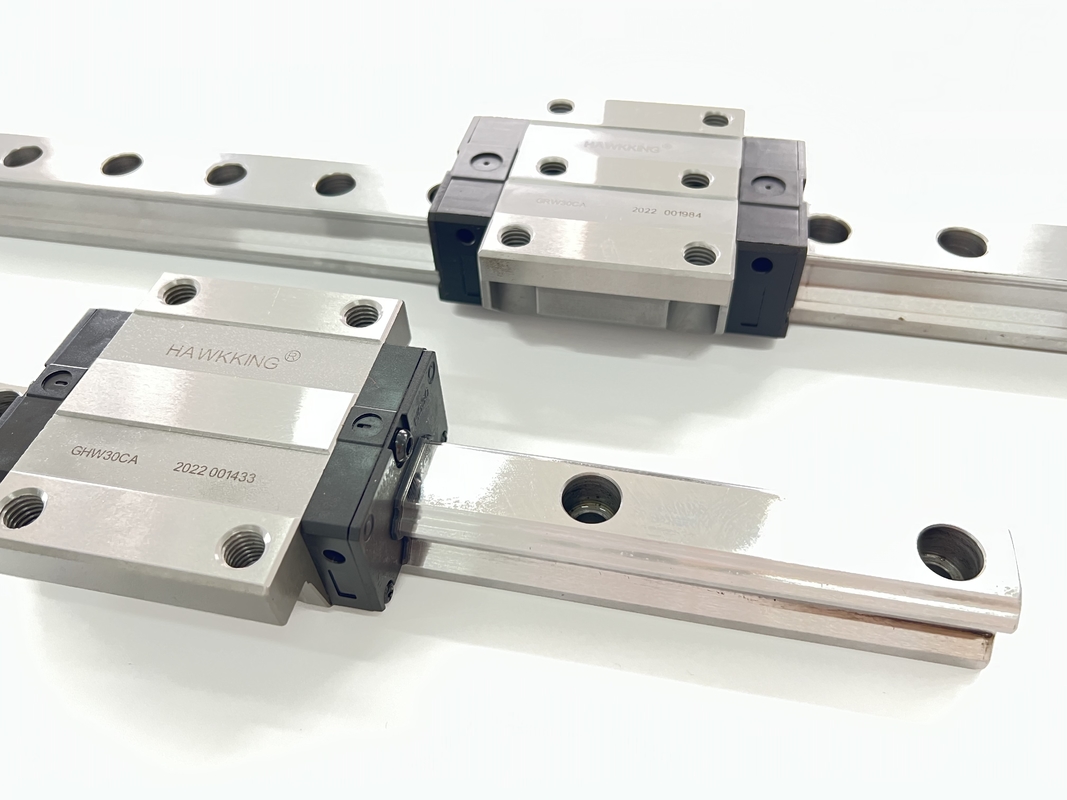

HGW20 Linearführungsschiene und -block mit kundenspezifischer Länge für CNC-Maschinen

Was sind Merkmale von ?
Fähigkeit zur Selbstausrichtung Die Kreisbogennut hat konstruktionsbedingt Kontaktpunkte bei 45 Grad.Linearführung der HG-Serie kann
absorbieren die meisten Installationsfehler aufgrund von Oberflächenunregelmäßigkeiten und sorgen für eine gleichmäßige lineare Bewegung durch die elastische Verformung von
Wälzkörper und die Verschiebung von Kontaktpunkten.Selbstausrichtungsfähigkeit, hohe Genauigkeit und reibungsloser Betrieb können erhalten werden
mit einer einfachen Installation.


Modell Kombinationsgröße (mm) Blockgröße (mm) Gleitschienengröße (mm)

Befestigungsbolzen für Gleitschienen
Größe

 Grundlegende dynamische Festlast Grundlegende feste feste Last Zulässiges statisches Moment Gewicht
Herr kN-m

MP
kN-m

 Mein kN-m

Block
kg

gleiten
kg/m
H Hi N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3,95 3.7 fünfzehn fünfzehn 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5,96
GHW65CA 90 fünfzehn 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 fünfzehn fünfzehn 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Linearführungen für CNC-Maschinen 0Linearführungen für CNC-Maschinen 1




Umbauten:

UP-Profilschienenführungen,

Linearführungen vom Typ R,

Linearführungen für CNC-Maschinen
