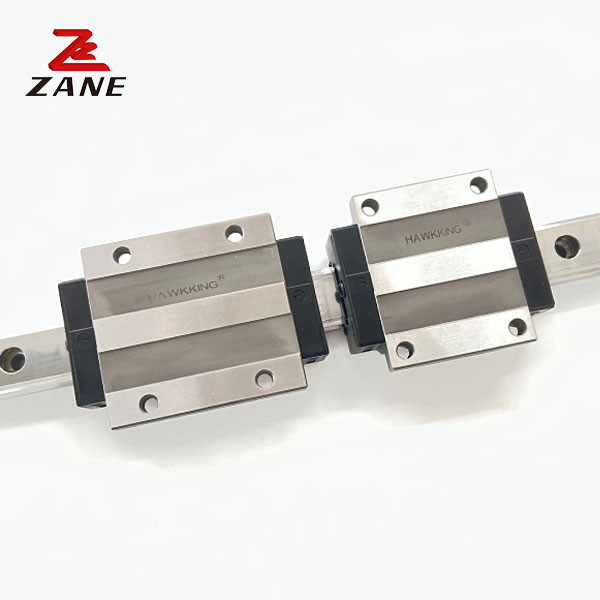

HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem
  • HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem
HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem

HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer ZANE-ghw
Produkt-Details
Produktbezeichnung:
lineare HochleistungsFührungsschiene
Länge:
100-6000mm (besonders angefertigt)
Anwendung:
Automatisches System
Schlüsselwort:
Lineares Führungsschiene-Kugellager
Struktur:
Laufschiene-+ Dia-Block
Blocktyp:
mit Flansch ohne Flansch
lineare Führerart:
W-Art oder h-Art oder R Art
Merkmal:
hohe Starrheit, hohe Genauigkeit
Hervorheben:

HGW30 2-Achsen-Linearschlitten

,

hochpräziser 2-Achsen-Linearschlitten

,

4000 mm Linearführungsschienensystem

Produkt-Beschreibung

angepasste lineare Gleisbahn System 2 Achse HGW30 100-6000mm



Anwendung vonLineare Führungsschiene und Block:

*Maschinenzentren

*CNC-Drehmaschinen
*Schleifmaschinen
* Präzisionsbearbeitungsmaschinen
*schwere Schneidmaschinen
*Automatisierungseinrichtungen
*Fahrzeug
*Messgeräte
*Geräte, die eine hohe Positionsgenauigkeit erfordern
*Hochgeschwindigkeitstransportgeräte
*Genauigkeitsmessgeräte
*Anlagen zur Herstellung von Halbleitern
*Werkmaschinen für die Holzbearbeitung



Modell Kombinationsgröße (mm) Blockgröße ((mm) Größe der Gleisbahn ((mm)

Schraubschrauben
Größe

 Dynamische Grundlast Grundstücksbelastung Erlaubtes statisches Moment Gewicht
Herr KN-m

M.P.
kN-m

 Meine K-N-M

Einheit
Weigerung

Schieberegler
Gewicht
H - Ich weiß. N W B Zwei c U L KL G M (A/B) T Ti H2 H3 Wr Hrs. D h d P E (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem 0HGW30 2-Achsen-Linearschlitten 4000 mm Hochpräzises Linearführungsschienensystem 1




Umbauten:

UP-Profilschienenführungen,

Linearführungen vom Typ R,

Linearführungen für CNC-Maschinen
