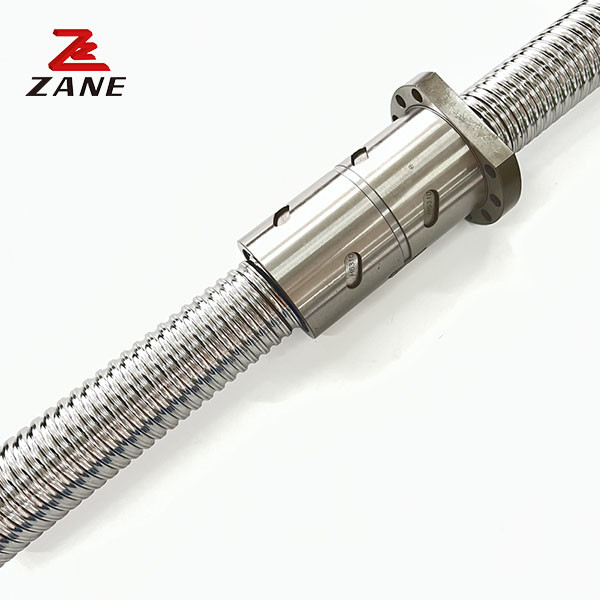

P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung
  • P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung
  • P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung
P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung

P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer UFDTYPE
Produkt-Details
Produktbezeichnung:
Kugelumlaufspindel
Breite der Führungsschiene:
3/5/7/9/12/15/20mm
Vorladung:
P0, P1, P2, P3
Neigung:
2, 4, 8 mm
Reihe:
UFDTYPE
Block:
Flansch
Hervorheben:

P0 Hochpräzisions-Kugelumlaufspindeln

,

Hochpräzisions-Kugelumlaufspindeln mit geringer Reibung

,

Automatisierung 12-mm-Kugelumlaufspindel

Produkt-Beschreibung

Hochpräzisions-Rollenschrauben für die Automatisierung UFDTYPE



Nr. 1 Über die Kugelschraube

Eine Kugelschraube besteht aus einer Schraube und einer Kugelmutter.Die Bedeutung der Entwicklung besteht darin, von der Schiebeaktion in ein Walzlager zu wechseln.Mit geringer Reibung werden Kugelschrauben in verschiedenen industriellen Geräten und Präzisionsinstrumenten weit verbreitet.

NO.2 Eigenschaft der Kugelschraube

  • Hohe Effizienz der Übertragung
  • Glatte Bewegung
  • Hohe Präzision, Dauer und Zuverlässigkeit
  • Keine Lücke und Vorladung
  • Hergestellt mit automatisch drehenden CNC-Maschinen
  • Schrauben und Schrauben für Schrauben und Schrauben
  • Niedrige Reibung
  • Dauerhafte Konstruktion
  • Hochgeschwindigkeitsbetrieb

P0 Hochpräzise Kugelumlaufspindeln Automatisierung 12 mm Kugelumlaufspindeln mit geringer Reibung 0



Modell Außendurchmesser Blei Stahlkugelndurchmesser Nussgröße Bead-Rollen Dynamische Nennlast Statische Nennlast

Starr

kgf/μm
d Ich... Ja. D Eine B L W H X Q n Ca Kohl k
01604-T4 16 4 2. 381 28 48 10 80 38 40 5.5 M6 4x1 973 2406 43
01605-T4 5 3.175 28 48 10 100 38 40 5.5 M6 4x1 1380 3052 44
01610-T3 20 10 3. 175 28 48 10 118 38 40 5.5 M6 3x1 1103 2401 35
02004-T4 4 2. 381 36 58 10 80 47 44 6.6 M6 4x1 1066 2987 51
02005-T4 5 3.175 36 58 10 101 47 44 6.6 M6 4x1 1551 3875 53
02504-T4 25 4 2. 381 40 62 10 80 51 48 6.6 M6 4x1 1180 3795 60
0505-T4 5 3. 175 40 62 10 101 51 48 6.6 M6 4x1 1724 4904 62
0506-T4 6 3. 969 40 62 10 105 51 48 6.6 M6 4x1 2318 6057 64
0508-T4 8 4. 762 40 62 10 120 51 48 6.6 M6 4x1 2963 7313 67
02510-T4 10 4. 762 40 62 12 145 51 48 6.6 M6 4x1 2954 7295 67
03204-T4 32 4 2. 381 50 80 12 80 65 62 9 M6 4x1 1296 4838 71
03205-T4 5 3. 175 50 80 12 102 65 62 9 M6 4x1 1922 6343 74
03206-T4 6 3. 969 50 80 12 105 65 62 9 M6 4x1 2632 7979 78
03208-T4 8 4. 762 50 80 12 122 65 62 9 M6 4x1 3387 9622 82
03210-T4 10 6. 350 50 80 12 162 65 62 9 M6 4x1 4805 12208 82
04005-T4 40 5 3. 175 63 93 14 105 78 70 9 M8 4x1 2110 7988 87
04006-T4 6 3. 969 63 93 14 108 78 70 9 M6 4x1 2873 9913 91
04008-T4 8 4. 762 63 93 14 132 78 70 9 M6 4x1 3712 11947 96
04010-T4 50 10 6. 350 63 93 14 165 78 70 9 M8 4x1 5399 15500 99
05010-T4 10 6. 350 75 110 16 171 93 85 11 M8 4x1 6004 19614 117
05020-T4 63 20 7. 144 75 110 16 280 93 85 11 M8 4x1 7142 22588 126
06310-T4 10 6. 350 90 125 18 182 108 95 11 M8 4x1 6719 25358 139
06320-T4 20 9. 525 95 135 20 290 115 100 13.5 M8 4x1 11444 36653 152
08010-T4 80 10 6. 350 105 145 20 182 125 110 13.5 M8 4x1 7346 31953 156
08020-T4 20 9. 525 125 165 25 295 145 130 13.5 M8 4x1 12911 47747 187
10020-T4 100 20 9. 525 150 150 30 340 170 155 17.5 M8 4x1 14303 60698 222






Vergleichstabelle der Standardgrößenspezifikationen





Modell Bleigenauigkeitsklasse Strangrichtung Anzahl der Gewinde





Standard-Schraubcode





Anwendbare Nussformen

Außendurchmesser

d



Blei 1

Durchmesser der Perlen

Ja.

 L/R
40 5 3.175 C7, C5, C3 R/L 1 04005 Ich, U, S.
6 3.969 C7, C5, C3 R 1 04006 U
8 4.762 C7, C5, C3 R 1 04008 U
10 6.35 C7, C5, C3 R/L 1 04010 Ich, du
40 6.35 C7, C5, C3 R 2 04040 E
80 6.35 C7, C5, C3 R 2 04080 E
50 5 3.175 C7, C5, C3 R 1 05005 S
10 6.35 C7, C5, C3 R/L 1 05010 Ich, du
50 7.938 C7, C5, C3 R 2 05050 E
100 7.938 C7, C5, C3 R 2 50100 E
63 10 6.35 C7, C5, C3 R 1 06310 Ich, du
20 9.525 C7, C5, C3 R 1 06320 U
80 10 6.35 C7, C5, C3 R 1 08010 Ich, du
20 9.525 C7, C5, C3 R 1 08020 U





Vergleichstabelle der Standardgrößenbeschreibungen für Präzisionsschraubschrauben





Modell Bleigenauigkeitsklasse Strangrichtung Anzahl der Gewinde





Standard-Schraubcode





Anwendbare Nussformen

Außendurchmesser

d



Blei 1

 Durchmesser der Perlen Da L/R
4 1 0.8 C7, C5, C3 R 1 00401 M
6 1 0.8 C7, C5, C3 R 1 00601 M
8 1 0.8 C7, C5, C3 R/L 1 00801 M
2 1.2 C7, C5, C3 R/L 1 00802 M
2.5 1.2 C7, C5, C3 R 1 0082.5 M, T
10 2 1.2 C7, C5, C3 R/L 1 01002 M, T
4 2 C7, C5, C3 R 1 01004 M, T
12 2 1.2 C7, C5, C3 R/L 1 01202 M
4 2.5 C7, C5, C3 R 1 01204 U,T
5 2.5 C7, C5, C3 R 1 0205-A U,T,S
5 2.5 C7, C5, C3 R 1 0205-B M
10 2.5 C7, C5, C3 R 2 01210-B VS
14 2 1.2 C7, C5, C3 R/L 1 01402 M
4 2.5 C7, C5, C3 R 1 01404 T
16 2 1.2 C7, C5, C3 R/L 1 01602 M
4 2.381 C7, C5, C3 R 1 01604 (N) Ich, ich, ich
5 3.175 C7, C5, C3 R/L 1 01605 Ich, ich, ich
10 3.175 C7, C5, C3 R/L 2 01610 Ich, ich, ich
16 2.778 C7, C5, C3 R 2 01616 E
32 2.778 C7, C5, C3 R 2 01632 E
20 4 2.381 C7, C5, C3 R 1 02004 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 02005 Ich, U, T, S.
10 3.969 C7, C5, C3 R 1 02010 VS
20 3.175 C7, C5, C3 R 2 02020 VS, E, S
40 3.175 C7, C5, C3 R 2 02040 E
25 4 2.381 C7, C5, C3 R 1 02504 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 02505 Ich, U, T, S.
6 3.969 C7, C5, C3 R 1 02506 U
8 4.762 C7, C5, C3 R 1 02508 U
10 4.762 C7, C5, C3 R 1 02510-A Ich, ich, ich
25 3.969 C7, C5, C3 R 2 02525 E
50 3.969 C7, C5, C3 R 2 02550 E
32 4 2.381 C7, C5, C3 R 1 03204 (N) Ich, du
5 3.175 C7, C5, C3 R/L 1 03205 Ich, U, S.
6 3.969 C7, C5, C3 R 1 03206 U
8 4.762 C7, C5, C3 R 1 03208 U
10 6.35 C7, C5, C3 R/L 1 03210 Ich, du
20 6.35 C7, C5, C3 R 1 03220 E
32 4.762 C7, C5, C3 R 2 03232 E
64 4.762 C7, C5, C3 R 2 03264 E



Umbauten:

Automatisierungs-Kugelumlaufspindel,

UFS-TYP Gerollte Kugelumlaufspindel,

Gerollte Kugelumlaufspindel
