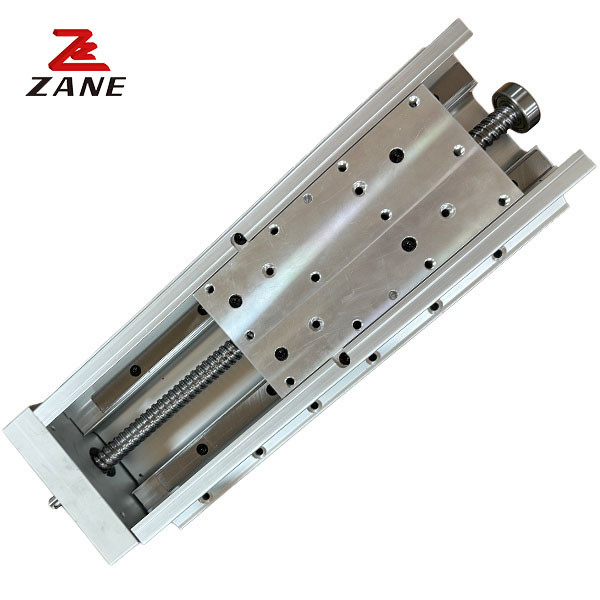

Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm
  • Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm
Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm

Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer ZHH110
Produkt-Details
Produktbezeichnung:
Halbgeschlossener Schiebetisch
Material:
Edelstahl
Schraubenartig:
Leitspindel
Motorleistung:
400W
Außendurchmesser der Leitspindel:
16
Anschlag:
100-1000 mm
Bewertetes Motordrehzahl:
3000
Führung der Leitspindel:
5,10,20
Höchstgeschwindigkeit:
250,500,1000
Hervorheben:

Halb geschlossener Schiebetisch 200mm

,

SS elektrischer linearer Führer CNC

Produkt-Beschreibung

Elektrische CNC-Linienführung Halbgeschlossener Schiebetisch 200 mm Schlag ZHH110



1Beschreibung.



vollständig geschlossene kugelschraubende Linearmodul: Dieses Modul wird mit einer stahlfreien Staubdichte auf der Grundlage eines halbgeschlossenen, schönen und großzügigen Designs ergänzt, das für staubdichte Anlässe verwendet wird,Unterstützung aller Arten von AnwendungenEigenschaften: hohe Steifigkeit, hohe Präzision, hohe Geschwindigkeit, hohe Belastung, hoher Schub.



2.Spezifikation



Motorleistung 400 W
Wiederholte Positionsgenauigkeit Klasse C ±0,02MM und Klasse P ±0,01MM
Außendurchmesser der Blechschraube (a) 16
Blei der Blei-Schraube (MM) 5 10 20
Höchstgeschwindigkeit ((MM/SEC) 250 500 1000
Höchstlast ((Kg) Niveau 50 43 20
vertikal 18 15 10
Nennantrieb ((N) 1470 735 365
Schlaganfall (MM) 100 bis 1000 (Intervall 50)
Nenndrehzahl des Motors ((RPM)) 3000

                     Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm 0                                             Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm 1                                            Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm 2

Einheit für die horizontale Montage:MM Einheit für die Wandmontage:MMVertikal montierbare Einheit:MM

Blei Belastung ((kg) Eine B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Blei Belastung ((kg) Eine B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Blei Belastung ((kg) Eine C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Unsere Firma.



Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm 3

Elektrischer linearer Führer CNC schloss halb Anschlag ZHH110 des Schiebetisch-200mm 4

Umbauten:

ISO-Linearführungsmodul,

Cutting Edge-Linearführungsmodul,

Roboterarm-Linearführungsmodul
