Linearführungsmodul
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | ZCH60 |

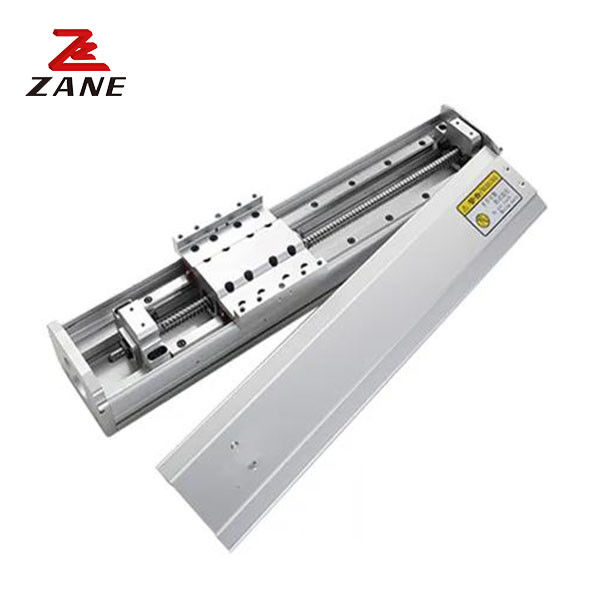

Hochpräzisions vollständig geschlossenes Schiebetischmodul ZCH60 für 3D-Drucker
1Beschreibung.
Schiebetisch für lineare Führungsmodule: universelle Anwendung als einzelne Achse oder in Kombination mit weiteren Achsen aus unserem Systemprogramm für komplexe Mehrfachsysteme.Das Bausteinsystem von Nadella für lineare Achsen liefert alle Komponenten der Linearbewegungstechnologie bis hin zur Motorenschnittstelle: Systeme und Teleskopachsen mit Rollenleitungen oder Ballleitungen, mit Gurtantrieb, Kugelschraubantrieb oder Rack- und Pinienantrieb, geeignet für die direkteKreuz- oder Portalverbindungen oder als ein einseitiges System.
2.Spezifikation
| Motorleistung | 100 W | ||
| Wiederholte Positionsgenauigkeit | Klasse C ±0,02MM und Klasse P ±0,01MM | ||
| Außendurchmesser der Blechschraube (a) | 12 | ||
| Blei der Blei-Schraube (MM) | 5 | 10 | |
| Höchstgeschwindigkeit ((MM/SEC) | 250 | 500 | |
| Höchstlast ((Kg) | Niveau | 30 | 15 |
| vertikal | 10 | 5 | |
| Nennantrieb ((N) | 360 | 180 | |
| Schlaganfall (MM) | 100-800 ((50-Intervall) | ||
| Nenndrehzahl des Motors ((RPM)) | 3000 | ||
Horizontale Anlage
| Blei | Belastung ((kg) | Eine | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Wandmontage
| Blei | Belastung ((kg) | Eine | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Vertikaler Aufbau
| Blei | Belastung ((kg) | Eine | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Doppelschleppsitz Doppelschleppsitz Schleppsitzverlängerung Schleppsitz rückwärts gleichzeitige Bewegung
3Unsere Firma.
Jiangsu Zane Machinery Technology Co., Ltd. ist ein Hightech-Produkt für mechanische Getriebe von Hightech-Unternehmen.Das Unternehmen verfügt über 4 Niederlassungen, die jeweils verschiedene Arten von mechanischen Getriebeprodukten betreuen Forschung und Marketing-ProjekteEs hat fast 50 unabhängige Rechte an geistigem Eigentum. Ist Taiwan YYC Rack Level Agenten, ist Taiwan Heqing (HAWKKING) lineare Leitbahn, Kugelschraube,Kugelschraube Stütz Sitz,Lineare Führungsmodulforschung und -entwicklungDie Mehrheit der Kunden liebt und vertraut das Modul ZANE. "Gutes Wissen und Dankbarkeit befeuchten das Leben" ist die ewige Quelle des Wachstums für die Zayn-Leute.
