lineare Führungsschienen
>
|
| Place of Origin | China |
| Markenname | ZANE |
| Zertifizierung | CE,ISO |
| Model Number | GMH9CA |

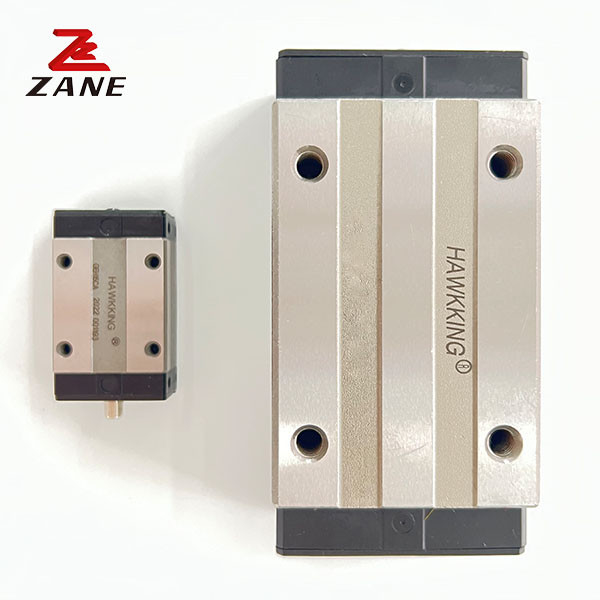

Lineare Führungswege sind ein überlegenes lineares Bewegungslager und lineares Gleitleitsystem, das für Anwendungen mit hoher Geschwindigkeit und geringer Geräuschbelastung entwickelt wurde.Das System verfügt über einen breiten Betriebstemperaturbereich und ist sowohl in quadratischen als auch in flächenförmigen Montagearten erhältlich. Das lineare Bewegungssystem aus langlebigem Edelstahl ist äußerst zuverlässig und sorgt für eine reibungslose, effiziente und präzise lineare Bewegung.und sind für den Einsatz in einer Vielzahl von Industrieanlagen geeignetDie linearen Leitungen bieten ein hohes Maß an Genauigkeit und Wiederholgenauigkeit, was sie zu einer ausgezeichneten Wahl für Anwendungen macht, die Präzision erfordern.mit einer breiten Palette von Größen und Konfigurationen, sind die linearen Führungswege eine ideale Wahl für alle linearen Anwendungen.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) | Dynamische Nennlast | Nennstatische Belastung |
Erlaubtes statisches Moment kgf*M
(kgf • m) |
Abmessungen der Schieberadverbindung (mm) |
||||||||||||||||
| H | HL | N | W | B | Bl | c | L1 | L | MxL | Wr | Hrs. | D | h | d | P | E | C ((kgf) | C ((kgf) | Herr. | M.P. | Ich... | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
Die GMH9CA Linear Guideways von ZANE sind leistungsstarke lineare Bewegungskomponenten, die Linearbewegungslösungen für eine Vielzahl von Anwendungen bieten.Geringe Wartung und langlebige GMH9CA Linear Guideways bieten eine überlegene LeistungDie Linearleitungen bieten eine zuverlässige, reibungslose und präzise lineare Bewegung und werden in linearen Automatisierungssystemen weit verbreitet.CNC-Werkzeugmaschinen und andere IndustriezweigeSie können auch in Kombination mit anderen linearen Bewegungskomponenten wie linearen Schiebeführern, linearen Bewegungskomponenten und linearen Bewegungskomponentsystemen verwendet werden, um eine hohe Präzision, geringe Geräuschbelastung,hocheffizienter und wartungsarmer Betrieb.
