Linearbewegungsführung
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE,ISO |
| Modellnummer | GRH15CA |

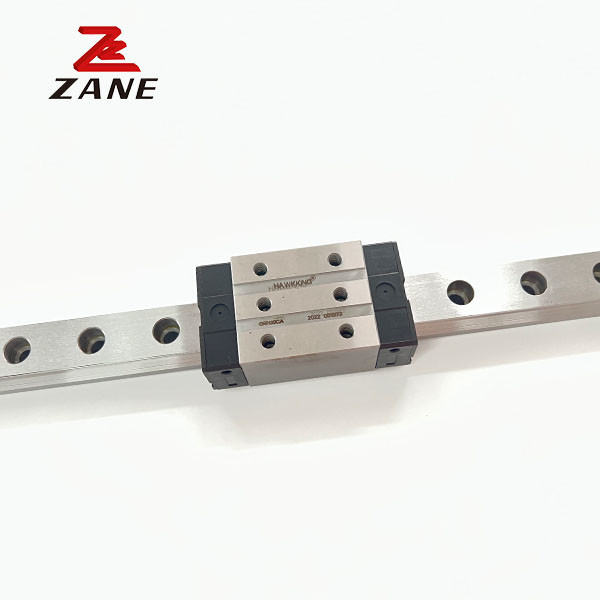

Die Linearführung der GR-Serie besteht aus einer Walze anstelle von Stahlkugeln.
Die Rollenreihe bietet eine sehr hohe Steifigkeit und eine sehr hohe Tragfähigkeit.Elastische Verformung der linearen Kontaktfläche, wird während der Belastung erheblich reduziert und bietet dadurch eine größere Steifigkeit und höhere Belastbarkeit in allen 4 Belastungsrichtungen.GR-Serie hat die hohe Leistung, die eine hochtechnische Fertigung bietet und eine längere Lebensdauer erreicht.
Es verfügt über die gleiche Belastung in vier Richtungen (oben/unten/rechts/links) und eine Selbstausrichtung zur Absorption von Installationsfehlern.
Lineare Schiebebahn als eine Art Rollführer, die durch die Kraft zwischen einer Stahlkugel mit unendlicher Zirkulation im Schieberegler und einem rutschigen Kurs betrieben wird,Entlang des rutschigen Kurses Ladungsplattform kann leicht machen hohe Präzision lineare Bewegung.
Lineare Schiebebahn als eine Art Rollführer, die durch die Kraft zwischen einer Stahlkugel mit unendlicher Zirkulation im Schieberegler und einem rutschigen Kurs betrieben wird,Entlang des rutschigen Kurses Ladungsplattform kann leicht machen hohe Präzision lineare Bewegung.
| Modell | Kombinationsgröße (mm) | Blockgröße ((mm) | Größe der Gleisbahn ((mm) |
Schraubschrauben Größe
|
Dynamische Grundlast | Grundstücksbelastung | Erlaubtes statisches Moment | Gewicht | |||||||||||||||||||||||||
| - Ich weiß. kN-m |
M.P. kN-m |
Ich... kN-m |
Einheit Weigerung |
Schieberegler Gewicht |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1Hohe Präzision: Die Fertigungsgenauigkeit der Leitgleise ist extrem hoch und kann die Präzision von Mikronhöhe erreichen.so dass es die lineare Bewegung und Stabilität der beweglichen Teile gut aufrechterhalten kann.
2. gute Verschleißbeständigkeit: Leitungsleitungsmaterialien bestehen in der Regel aus hochharten, robusten und verschleißbeständigen Materialien wie Stahl, Kupfer, Aluminium, Titan usw.die die langfristige Lebensdauer der Leitleiste gewährleisten kann.
3. starker Belastungswiderstand: Die Leitgleise kann großen axialen und radialen Belastungen standhalten und kann den Anforderungen verschiedener Spezifikationen von Maschinen und Ausrüstungen entsprechen.
4. Hohe Steifigkeit: Die Steifigkeit der Führungsschiene ist gut, die äußeren Drehmoment und Biegekraft wirksam widerstehen und die Stabilität der beweglichen Teile gewährleisten kann.
5. Glatte Bewegung: Die Oberfläche der Führungsschiene wird speziell behandelt, der Reibungskoeffizient ist gering, die Bewegung ist stabil und es ist nicht leicht, Stagnation und Reibungsverlust zu verursachen.
