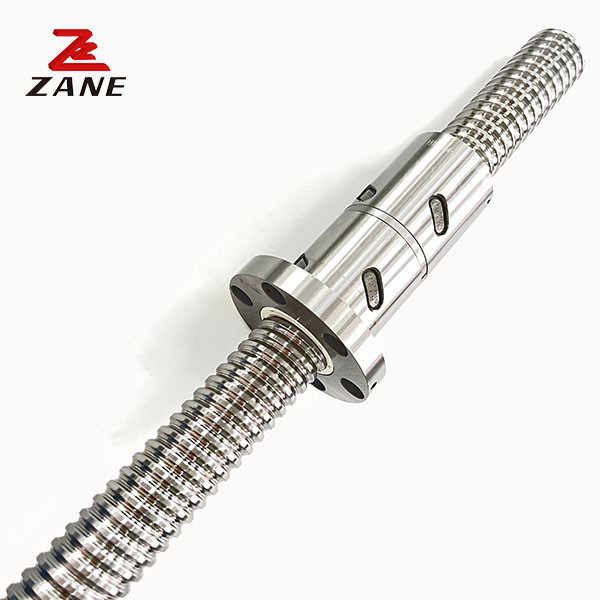

Gerollter Kugelgewindetrieb
>
|
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | TRSTYP |
600 mm 50 mm 50 mm 2020 mm 1500 mm 12 mm Kugelschraube TRSTYPE
Die rasante Entwicklung hochtechnologischer, vielfältiger Maschinen und die steigende Nachfrage nach Genauigkeit und Geschwindigkeit haben die Entwicklung von Kugelschrauben in der gesamten Industrie vorangetrieben.
Die Kugelschraubtechnik ist als mechanisches Mittel zur Umwandlung der rotierenden Bewegung eines Steuermotors in lineare Bewegung unverzichtbar.
Von präzisen und gewalzten Kugelschrauben bis hin zu Super-High-Lead-Kugelschrauben (entworfen, um Ihren Bedarf an Hochgeschwindigkeitsbetrieb zu erfüllen).
| Modell | Außendurchmesser | Blei | Stahlkugelndurchmesser | Nussgröße | Bead-Rollen | Dynamische Nennlast | Statische Nennlast |
Starr kgf/ μm |
|||||||
| d | Ich... | Ja. | D(g6) | Eine | B | L | LI | N | L2 | Q | n | Ca | Kohl | k | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 0204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 0205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 0505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
