Gerollter Kugelgewindetrieb
>
|
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | AFSTYP |

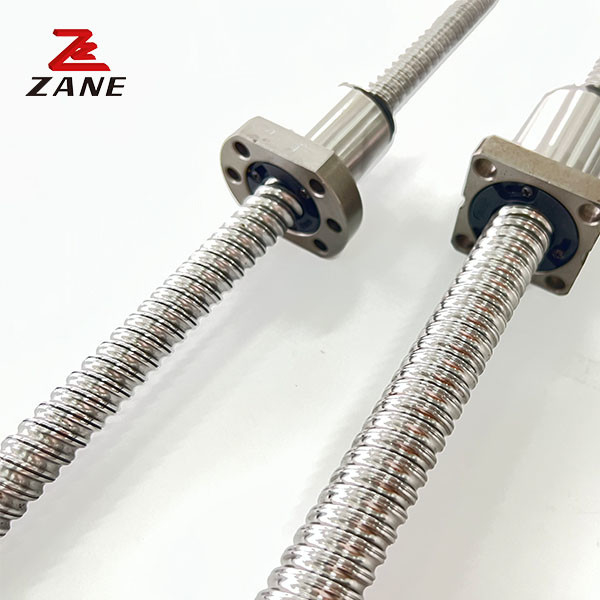

AFSTYPE Blei-Schrauben Kugelschraube kundenspezifische Kugelschraube
Genauigkeitsklasse und Achsfreiheit
Die ASR-Serie (kaltgewalzte Kugelschraube und Präzisionskugelschraube) und die BBS-Serie (kaltgewalzte Kugelschraube aus Edelstahl) verfügen über drei Präzisionsklassen, wie JISC5/Ct7/Ct10.
Die Achsfreiheit wird nach dem Genauigkeitsniveau 0,005 mm / 0,02 mm / 0,05 mm angegeben.
Material und Oberflächenhärte
ASR-Reihe (Kaltwalzkugelschraube und Präzisionskugel) Schraubwellen Schraubmaterial S55C (Hochfrequenzlöschung), Mutternmaterial scm415h (Vergasungsschließung),Die Oberflächenhärte des Kugelschraubteils liegt über hrc58.
Die Schraubwelle ist aus Schraubmaterial SUS440C (Hochfrequenzlöschung) und Muttern aus Material sus440 (Vakuumslöschung) der BBS-Serie (Kaltwalzkugel aus Edelstahl).Die Oberflächenhärte des Kugelschraubteils liegt über HRC55.
| Modell | Außendurchmesser | Blei | Stahlkugelndurchmesser | Nussgröße | Bead-Rollen | Dynamische Nennlast | Statische Nennlast |
Starr kgf/ μm |
||||||||
| d | Ich... | Ja. | D | Eine | B | L | W | X | Y | Z | Q | n | Ca | Kohl | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 0505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-T4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-T4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-T4 | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
