Kugelumlaufspindel-Enden-Unterstützung
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | FK10 |

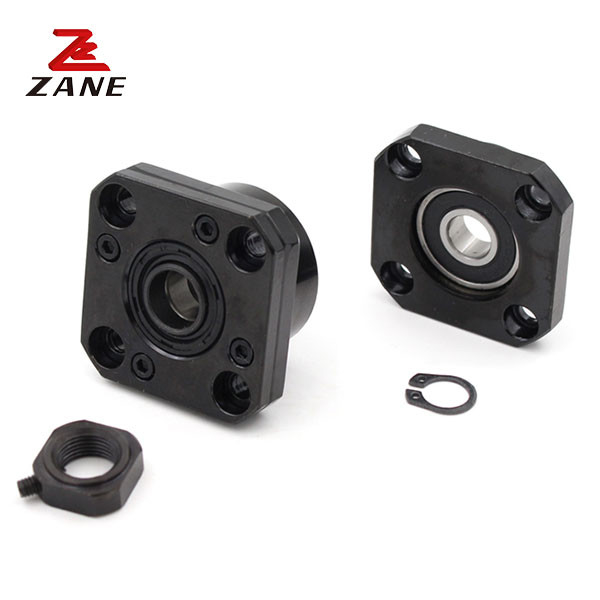

Kugelschraubunterstützungssitz FK10 Winkelkontaktlager mit tieferen Rillenkugel
1Beschreibung.
Kugelschraubunterstützungslager sind speziell für den Einsatz in Kugelschraub- oder Blechschraubanwendungen konzipiert.z. B. 60°, und sind in Duplex-, Triplex- und Quadruplex-Konfigurationen erhältlich.
2. Spezifikation
FK festgesetztSeite
| Typ | d1 | L | H | F | E | Dg6 | Eine | PCD | B | L1 | T1 | X | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
FF Schwimmbadseite
| Typ | d1 | L | H | F | Dg6 | Eine | PCD | B | X | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
3Über unsere Firma.
Jiangsu Zane Machinery Technology Co., Ltd. ist ein Hightech-Produkt für mechanische Getriebe von Hightech-Unternehmen.Das Unternehmen verfügt über 4 Niederlassungen, die jeweils verschiedene Arten von mechanischen Getriebeprodukten betreuen Forschung und Marketing-ProjekteEs hat fast 50 unabhängige Rechte an geistigem Eigentum. ist Taiwan YYC Rack Level Agenten, ist Taiwan Heqing (HAWKKING) lineare Leitbahn, Kugelschraube,Sitz mit Kugelschraubunterstützung, lineares FührungsmodulZANE-Modul, das von den meisten Kunden geliebt und vertraut wird. "Gutes wissen und dankbar sein, befeuchtet das Leben" ist die ewige Quelle des Wachstums für die Zane-Menschen.
