Kugelumlaufspindel-Enden-Unterstützung
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | EK06 |

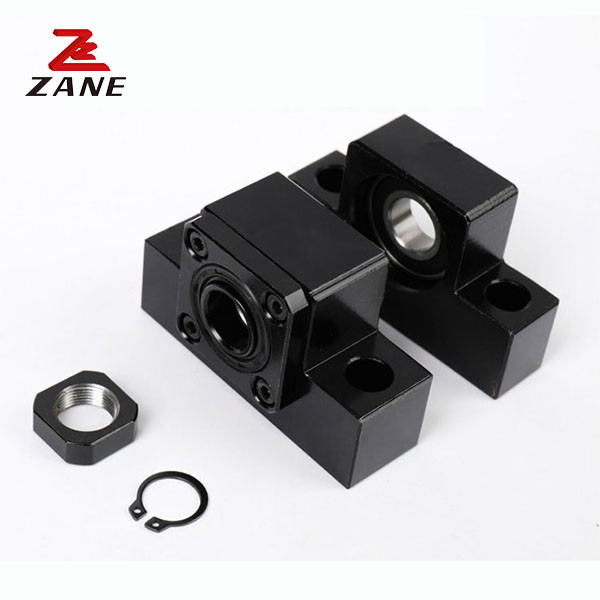

Lagergehäuse für Kugelschraub-Spitzen mit Kugelschraubunterstützung EK-Serie
1Beschreibung.
Spezieller Lagersitz mit Kugelschraube, auch als Kugelschraubunterstützungssitz auf dem Markt bekannt, Schraubunterstützung.Es kann die Rotationsbewegung der Kugelschraube unterstützen und die Kugelschraube befestigen. Zusätzlich zur trockenen Kugelschraube, kann auch für andere Arten von Schrauben verwendet werden, wie z.B. Trapez-Schrauben; oder andere Gelegenheiten, bei denen Unterstützung für die rotierende Bewegung erforderlich ist, wie z.B. Splines,Optikachsen usw.
2. Spezifikation
EK fixiertSeite
| Typ | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF-Floating-Seite
| Typ | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Unsere Firma.
Jiangsu Zane Machinery Technology Co., Ltd. ist ein Hightech-Produkt für mechanische Getriebe von Hightech-Unternehmen.Das Unternehmen verfügt über 4 Niederlassungen, die jeweils verschiedene Arten von mechanischen Getriebeprodukten betreuen Forschung und Marketing-ProjekteEs hat fast 50 unabhängige Rechte an geistigem Eigentum. Ist Taiwan YYC Rack Level Agenten, ist Taiwan Heqing (HAWKKING) lineare Leitbahn, Kugelschraube,Kugelschraube Stütz Sitz,Lineare Führungsmodulforschung und -entwicklungDie Mehrheit der Kunden liebt und vertraut das Modul ZANE. "Gutes Wissen und Dankbarkeit befeuchten das Leben" ist die ewige Quelle des Wachstums für die Zayn-Leute.
