Kugelumlaufspindel-Enden-Unterstützung
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | FK FF15 |

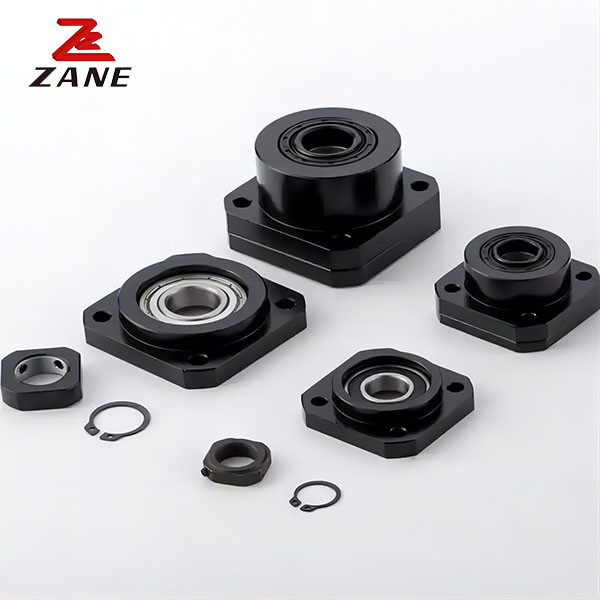

Blei-Schraubunterstützung Kugelschraub-Endstützlager FK FF15
Die Unterstützungseinheit besteht aus sechs Teilen:
Die Modelle EK, FK, EF und FF sind für Standard-Ballschrauben mit fertigen Wellenenden standardisiert
Die Modelle BK und BF sind für Kugelschrauben im Allgemeinen standardisiert.
Die Stützeinheit auf der festen Seite enthält ein JlS-Klasse 5-konformes Winkellager mit einer eingestellten Vorlast.Insbesondere sind in den Nummern 6 und 8 ein Miniaturlager mit einem Berührungswinkel von 45' enthalten, das ausschließlich für Miniaturkugelschrauben entwickelt wurde..
| Typ | d1 | L | H | F | E | Dg6 | Eine | PCD | B | L1 | T1 | X | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
| Typ | d1 | L | H | F | Dg6 | Eine | PCD | B | X | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
| Ballschraubende Stützpunkte Modell Nr. |
| BK15 BF15, BK17 BF17, BK20 BF20, BK25 BF25, BK30 BF30, BK35 BF35, BK40 BF40 Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. Die Kommission kann die Kommission auffordern, die in den Erwägungsgründen 1 bis 6 genannten Maßnahmen zu ergreifen. |
Eigenschaften
1.Hochgeschwindigkeitsbetrieb
2.Niedrige Reibung und Geräusche
3.Hohe Präzision, Dauer und Zuverlässigkeit
4.Leichte Bewegung.
5.Hohe Effizienz der Übertragung
6.Keine Lücke und Vorladung
