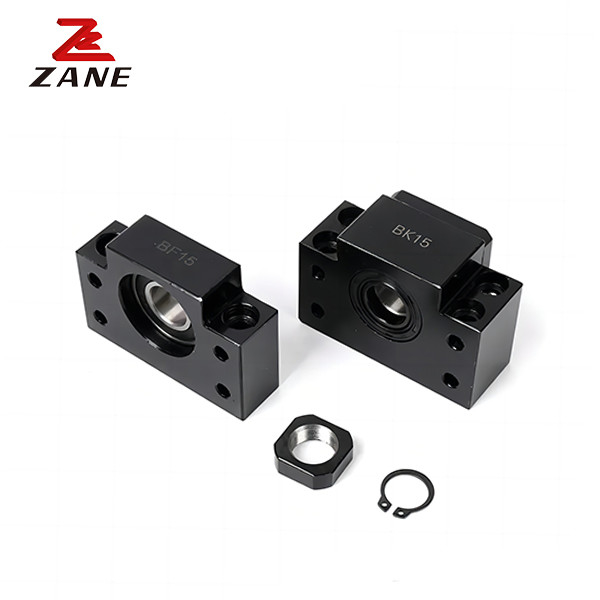

BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager
  • BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager
BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager

BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager

Herkunftsort China
Markenname ZANE
Zertifizierung CE，ISO
Modellnummer BKBF15
Produkt-Details
Produktbezeichnung:
Kugelumlaufspindel-Unterstützung
Material:
Kohlenstoffstahl
Kernkomponenten:
Tragen, Gang
Anwendbare Branchen:
Baumaterialwerkstätten, Fertigungsbetriebe, Maschinenreparaturwerkstätten, Druckereien, Bauwerke
Herstellungsprozess:
Gerollter Faden
Modell:
BK15 BF15
Anwendung:
3D-Drucker/CNC-Maschine
Struktur:
Ballschraubunterstützung
Merkmal:
Hochgeschwindigkeitsbetrieb
Hervorheben:

Einheit zur Unterstützung der Winkelkugellagerenden

,

Einheit zur Unterstützung der Kugelschraubenenden

Produkt-Beschreibung

BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager



Montagemethode der Kugelschraube:


(1) an die auf der festen Seite befindliche Gewinde befestigt.
(2) die feste Seite eingesetzt, die mit dem Kissenblock und den inneren Sechswinkelschrauben befestigte Schließmutter festhält.
(3) Das Stützlager wird mit einem Stoppring an der Gewindewelle befestigt und in den Lagerblock geladen.



BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager 0



Typ d1 L L1 L2 L3 C1 C2 B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BK10 10 25 5 29 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BK12 12 25 5 29 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17.5 11
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5



BK15 BF15 Kugelschraube Festkantenstütze mit Winkelkugellager 1



Typ d1 L B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
20 BF 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5
25 BF 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11
30 BF 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
40 BF 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5




Die Stützeinheit ist in sechs Varianten erhältlich: Modelle EK, FK, EF und FF, die für die Standard-Kugelschraubmontage mit fertigen Wellenenden standardisiert sind, und Modelle BK und BF,mit einer Breite von mehr als 20 mm,Die auf der festen Seite befindliche Stützeinheit enthält ein hochpräzises, der JIS-Klasse 5 entsprechendes Winkel-Kontaktkugellager mit eingestellter Vorlast.

Umbauten:

ISO-Kugelumlaufspindel-Enden-Unterstützung,

Schrauben-Ende Unterstützung festes Seat,

Enden-Unterstützung der Kugelumlaufspindel-BK15
