Kugelumlaufspindel-Enden-Unterstützung
>
|
| Herkunftsort | China |
| Markenname | ZANE |
| Zertifizierung | CE，ISO |
| Modellnummer | EK06 |

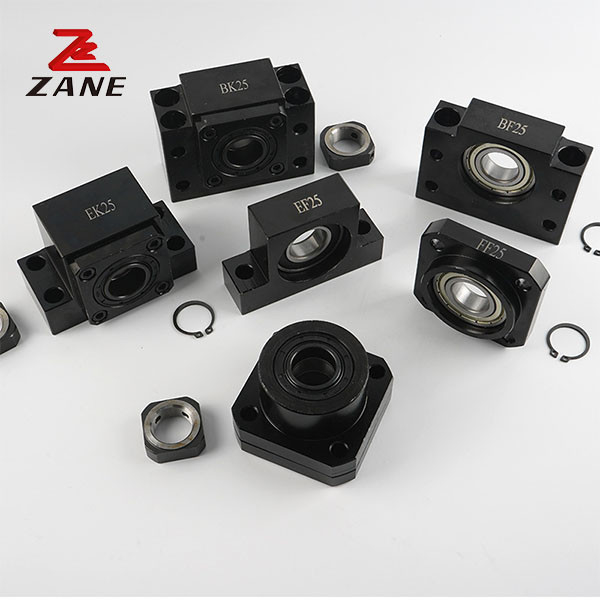

Kugelschraube Kugelschrauben Endstützlager EK06 mit tieferen Rillenkugeln
1. EK-Serie
mit einer Breite von mehr als 20 mm,hohe Präzision bei stetiger Drehleistung- Unterstützen Sie die seitliche Unterstützungseinheit mit tiefen Rillen Kugellagern.
Modellnummer der Lagerendstütze:
Festseite: EK06, EK08, EK10, EK12, EK15, EK20, EK25
Flotationsseite: EF06, EF08, EF10, EF12, EF15, EF20, EF25
2. Spezifikation
EK Festseite
| Typ | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF-Floating-Seite
| Typ | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Unsere Firma.
Jiangsu Zane Machinery Technology Co., Ltd. ist ein Hightech-Produkt für mechanische Getriebe von Hightech-Unternehmen.Das Unternehmen verfügt über 4 Niederlassungen, die jeweils verschiedene Arten von mechanischen Getriebeprodukten betreuen Forschung und Marketing-ProjekteEs hat fast 50 unabhängige Rechte an geistigem Eigentum. Ist Taiwan YYC Rack Level Agenten, ist Taiwan Heqing (HAWKKING) lineare Leitbahn, Kugelschraube,Kugelschraube Stütz Sitz,Lineare Führungsmodulforschung und -entwicklungDie Mehrheit der Kunden liebt und vertraut das Modul ZANE. "Gutes Wissen und Dankbarkeit befeuchten das Leben" ist die ewige Quelle des Wachstums für die Zayn-Leute.
