Getriebe Nidec Shimpo
>
|
| Herkunftsort | Japan |
| Markenname | Nidec |
| Zertifizierung | CE,ISO |
| Modellnummer | VRL |

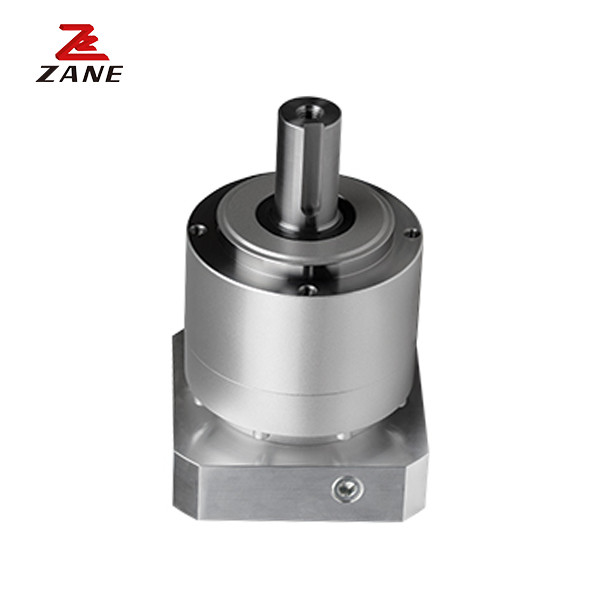

Der VRL 90-Rahmen ist ein kompakter und kostengünstiger Hochpräzisionsgetriebe, perfekt für Servomotor-Anwendungen wie Portale, Spritzgießmaschinen, Pick-and-Place-Automatisierung und lineare Rutschen.Dieser Liniengetriebe hat industrielle Standardaufbaumabmessungen und einen Einwirkungsbau.
Eine wertvolle Alternative für Anwendungen, die eine hohe Positionsgenauigkeit und dynamische Leistung erfordern.so dass es einfacher ist, auf verschiedene Geräte zu montierenDieses Produkt eignet sich ideal für verschiedene Anwendungen von Gurtantrieben und Aktoren, die auf den Märkten für Verpackungs- und Montagezellen-Automatisierung zu finden sind.
Rahmen Größe |
Bühne |
Verhältnis |
Nennwert Ausgangsmoment |
Höchstbetrag Ausgangsmoment |
Notfall Stoppdrehmoment |
Nennwert Eingangsgeschwindigkeit |
Höchstbetrag InputSiet Geschwindigkeit |
Erlaubt Radialbelastung |
Erlaubt Achsbelastung |
|||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||
| 090B | Einzigartig |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
Doppelt. |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
FRamE Größe |
Bühne |
Verhältnis |
Höchstbetrag - Ja.TagIch laden. |
Höchstbetrag Achsbelastung |
Gewicht |
Moment mal. von Trägheit (≤φ8) |
Moment mal. von Trägheit (≤ φ14) |
Moment mal. von Trägheit (≤ φ19) |
Moment mal. ofTrägheit (≤φ28) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 Einzigartig |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 Doppelt. |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
Geräuschfreier Betrieb: Schraubgetriebe tragen zur Verringerung von Schwingungen und Lärm bei.
Hohe Präzision: Die Standard-Rückwirkung beträgt 5 Bogenmin, ideal für eine präzise Steuerung.
Hohe Steifigkeit und Drehmoment: Hohe Steifigkeit und hohes Drehmoment wurden durch nicht eingeschlossene Nadelwalzlager erreicht.
Adapter Bushing Connection: Kann an jeden Motor weltweit angeschlossen werden.
Kein Fettleckage: Perfekte Lösung mit einem Fett mit hoher Viskosität.
Wartungsfrei: Es ist nicht erforderlich, das Fett für die gesamte Lebensdauer des Geräts auszutauschen.
Kann in jeder Position befestigt werden.
