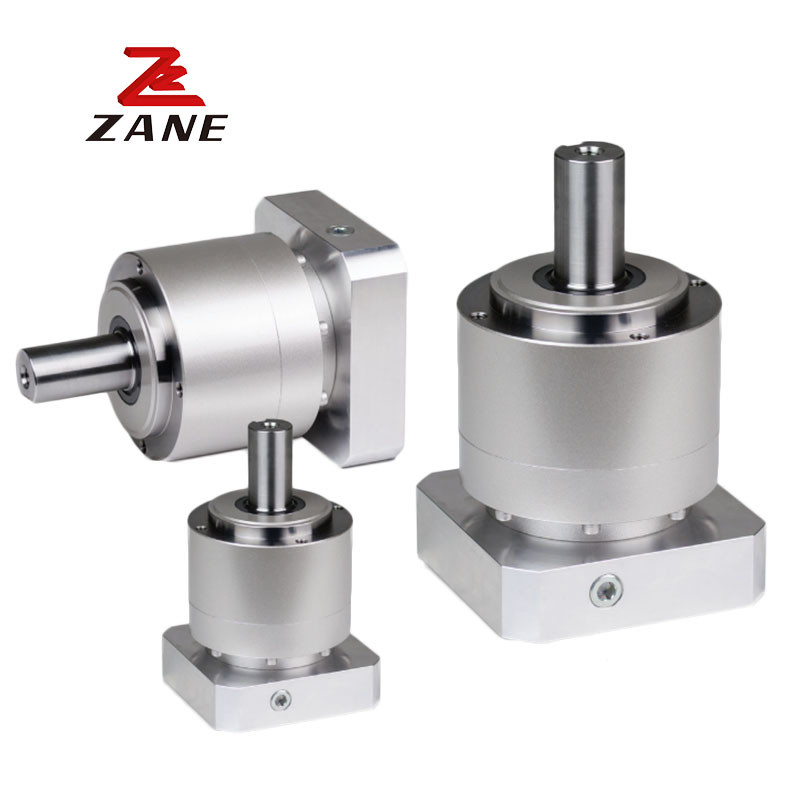

Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie
  • Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie
Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie

Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie

Herkunftsort Japan
Markenname Nidec
Zertifizierung CE,ISO
Modellnummer VRL
Produkt-Details
Produktbezeichnung:
Getriebe Nidec Shimpo
Hersteller:
Nidec Shimpo
Produkt-Reihe:
VRL-Reihe
Modellnummer:
VRT155
Gewicht:
12 kg
Typ des Getriebes:
Helical Planetary
Maximaler Gangverhältnis:
35:1
Montierung:
Ausrüstung für die Motormontage
Einspeisung des Reduktors:
Koppelung, Schiefer
Hervorheben:

Planetengetriebe Shimpo Getriebe

,

Hochpräzisions-Shimpo-Getriebe

,

VRL-Serie Shimpo Getriebe

Produkt-Beschreibung

Beschreibung des Produkts:

SHIMPO setzt sich weiterhin für die Entwicklung hochpräziser Getriebe-Technologien ein, die die sich ständig wandelnden Bedürfnisse unserer Kundenbasis erfüllen. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Able-Servo-Planeten-Getriebe-Reduktor Der Able-Getriebe-Reduktor ist die perfekte Lösung für Servomotor-Anwendungen wie Verpackungsmaschinen, Portalen, Spritzgießmaschinen, Pick and Place,und lineare RutschenWenn Sie Fragen haben oder zusätzliche Informationen über die in diesen Pressemitteilungen genannten Produkte benötigen, zögern Sie bitte nicht, uns zu kontaktieren.



Technische Parameter:


Rahmen
Größe

Bühne
Verhältnis
Nennbezeichnung
Ausgangsmoment
Höchstbetrag
Ausgangsmoment
Notfall
sobenDrehmoment
Nennwert
InputtGeschwindigkeit
Höchstbetrag
Eingangsgeschwindigkeit
PermIchTtted
Radialbelastung
Erlaubt
Achsbelastung
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Einzigartig		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Doppelt.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Rahmen
Größe

Bühne

Verhältnis
Höchstbetrag
RadSieheIch...Ich...Schnüren
Höchstbetrag
AktienIch...Belastung
Gewicht
Moment mal.
von Trägheit
(≤ φ19)
Moment mal.
von Trägheit
(≤φ28)
Moment mal.
von Trägheit
(≤φ38)
Moment mal.
von Trägheit
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Einzigartig		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Doppelt.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie 0Hochpräzisions-Shimpo-Getriebe Oberflächengetriebe Planetengetriebe Reduktor VRL-Serie 1



Hauptpunkte:

  • Der Allrounder für mittlere bis hohe Motion Control-Anwendungen
  •
  • Die breiteste Palette von Rahmengrößen und -verhältnissen auf dem Markt
  •
  • Best-in-Class-Rückwirkung (≤ 5 Bogenmin)
  •
  • Eine breite Palette von Montageadaptern bietet eine einfache, präzise Befestigung an jedem Motor
  •
  • Wartungsfreie Lösung, die lebenslang geschmiert wird
  •
  • Hochleistungsfett ermöglicht eine flexible Montage in jeder Ausrichtung
  •
  • Industrieübliche Montageabmessungen



Umbauten:

Linearführungsschiene für Schneidemaschine,

ISO-Gleitführungsschiene,

CNC-Linearführungsschiene für Drehmaschinen
