Getriebe Nidec Shimpo
>
|
| Herkunftsort | Japan |
| Markenname | Nidec |
| Zertifizierung | CE,ISO |
| Modellnummer | VRS |

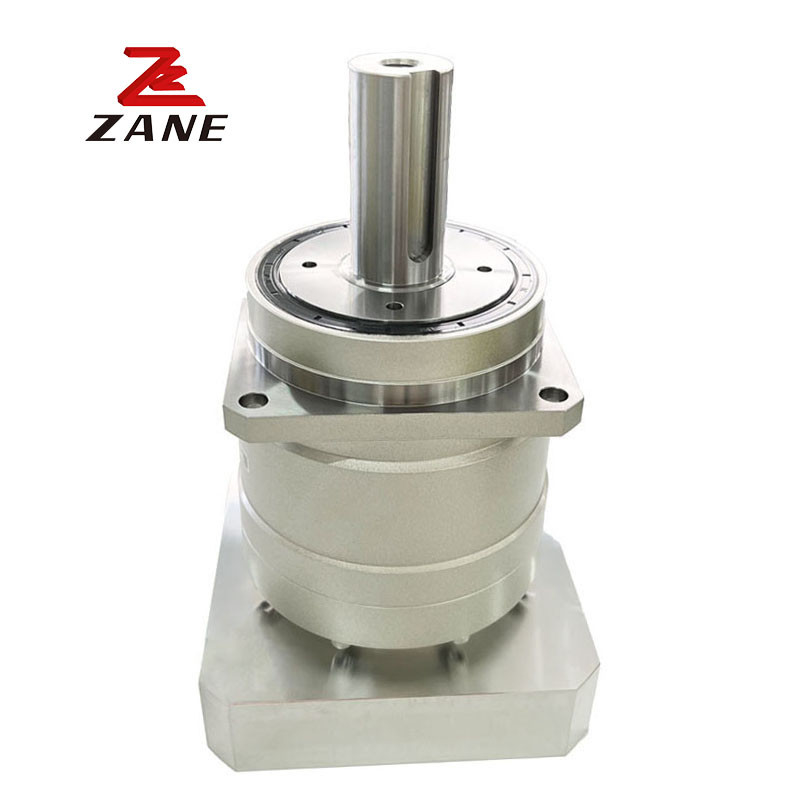

Das kompakte und präzise VRS ist die ideale Lösung für anspruchsvolle Positionierungsgenauigkeits- und Geschwindigkeitsanforderungen.Anwendungen für Dauerbetrieb, bei denen die Wärmereduzierung von entscheidender Bedeutung istDie VRS ist mit zwei Reihen robuster konischer Rolllager ausgestattet und fährt auch bei den härtesten dynamischen und statischen Kräften reibungslos und leise.
Das VRS ist mit einer reduzierten Gegenwirkung von weniger als 2 Bogenmin verfügbar, um dynamische Werkzeugmaschinen und Roboteranwendungen problemlos zu bewältigen.Dieses Produkt ist ein ausgezeichneter Partner für höhere Leistungservomotormodelle.
|
Rahmen Größe |
Bühne | Verhältnis |
Nennwert Ausgangsdrehmoment |
Höchstbetrag Ausgangsdrehmoment |
Notbremsmoment |
Nennwert Eingabegeschwindigkeit |
Höchstbetrag Eingabegeschwindigkeit |
Erlaubt Radialbelastung |
Erlaubt Achsbelastung |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 075B | 1 Einzelne | 3 | 50 | 80 | 200 | 3000 | 6000 | 2300 | 3400 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 2500 | 3700 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 2700 | 3900 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 2800 | 3900 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 3000 | 3900 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 3100 | 3900 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 3200 | 3900 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 3300 | 3900 | ||
| 2 doppelt | 15 | 50 | 80 | 200 | 3000 | 6000 | 3700 | 3900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 3800 | 3900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 4000 | 3900 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 |
|
Rahmen Größe |
Bühne | Verhältnis |
Höchstbetrag Radialbelastung |
Höchstbetrag Achsbelastung |
Gewicht |
Moment mal. mit einer Dicke von >= 0,01 mm |
Moment mal. mit einer Trägheit von ≤ 14 |
Moment mal. mit einer Dicke von <= 0,01 mm |
Moment mal. mit einer Trägheit von ≤ 28 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 075B |
1 Einzigartig |
3 | 4300 | 3900 | 3.4 | - | 0.67 | 1.1 | 3.1 |
| 4 | 4300 | 3900 | - | 0.47 | 0.93 | 2.9 | |||
| 5 | 4300 | 3900 | - | 0.38 | 0.85 | 2.9 | |||
| 6 | 4300 | 3900 | - | 0.34 | 0.81 | 2.8 | |||
| 7 | 4300 | 3900 | - | 0.31 | 0.78 | 2.8 | |||
| 8 | 4300 | 3900 | - | 0.30 | 0.76 | 2.8 | |||
| 9 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
| 10 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
|
2 Doppelt. |
15 | 4300 | 3900 | 3.8 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 4300 | 3900 | 0.14 | 0.30 | 0.73 | - | |||
| 20 | 4300 | 3900 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 4300 | 3900 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 4300 | 3900 | 0014 | 0.29 | 0.73 | - | |||
| 30 | 4300 | 3900 | 0.099 | 0.25 | 0.70 | - | |||
| 35 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | ||||
| 45 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 4300 | 3900 | 0.098 | 0.25 | 0.71 | - | |||
| 70 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - |
Beschichtungen und Oberflächenveredelungen: FDA White
Epoxy und Stahl.
Eintrittsschutz: IP65 Schutz mit speziellen Eintrittsdichtungen, Ausgangsdichtungen und Dichtungsmitteln
Ausgangswellenmaterial: Edelstahl, einschließlich Befestigungsmittel
Schmierung: NSF H1-zertifiziertes Lebensmittelfett
