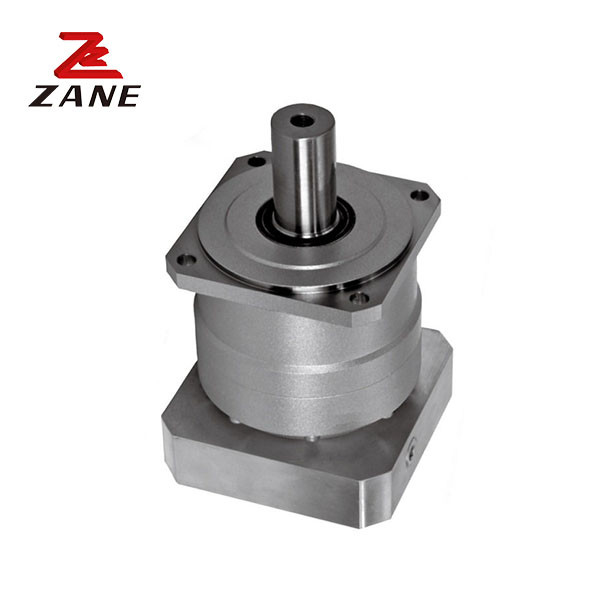

Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB
  • Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB
Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB

Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB

Herkunftsort Japan
Markenname Nidec Shimpo
Zertifizierung CE，ISO
Modellnummer VRB
Produkt-Details
Markenname:
Shimpo
Anwendungsbereich:
Industrieautomation
Modellnummer:
Die Kommission hat die Kommission aufgefordert, die in Artikel 5 der Verordnung (EG) Nr. 1224/2009 v
Flanke:
090C
Flansch-Größe:
28HB22
Gangart:
Helical Gear Reducer
Planform:
Koaxialart
Anpassung der Verarbeitung:
Anpassung ohne Bearbeitung
Probe oder Vorrat:
Lagerbestand
Hervorheben:

VRB Planetarisches Helical Gear

,

Nidec-Getriebe Planetenhelical Gear

,

Hochpräzisionsplanetarisches Helical Gear

Produkt-Beschreibung

NidecGetriebe mit hoher Präzision Planetärer Helical Gear Stepper Servomotor Reduktor VRB



1Hohe Präzision: Rückenfreiheit weniger als 3 Minuten (0,05°), Positionierung, kann die Leistung des Servomotors voll ausschalten.


2. leise: Die Verwendung von Schraubengeräten zur Erzielung eines reibungslosen und leisen Betriebs.


3Hohe Steifigkeit und hohes Drehmoment: Die Verwendung von integrierten Kugellagern verbessert die Steifigkeit und das Drehmoment erheblich.


4. Flansche, Wellenhülle: kann auf jedem Motor der Welt installiert werden.


5. Hohe Last: Das Hauptlager verwendet konische Nadel-Rolllager, um eine hohe Lastkapazität zu erreichen.


6Ausgangswelle, Steckverbinder: vereinfacht die Verbindung mit dem Gerät und kann auf jedem Motor der Welt installiert werden.


7. Kein Fettleckage: Die Verwendung von hoher Viskosität, nicht leicht zu trennen Fett, effektiv zu verhindern Fettleckage.


8Hoher Schutz: Der Schutzniveau IP65 wird übernommen, der in jeder rauen Umgebung verwendet werden kann.


9. Lange Lebensdauer und einfache Wartung: Es ist nicht notwendig, das Fett innerhalb der Lebensdauer des Produkts von 20.000 Stunden zu ersetzen, und die Verwendung ist besorgniserregender.



Rahmen

Größe

 Bühne Verhältnis Nennwert des Ausgangsdrehmoments Maximales Ausgangsdrehmoment Notbremsmoment Nominale Eingangsgeschwindigkeit Höchstgeschwindigkeit der Eingabe ErlaubtRadialbelastung Erlaubte Achsbelastung
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Einzigartig

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Doppelt. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Rahmen

Größe



Bühne



Verhältnis

 Höchstradialbelastung



Höchstbetrag

Achsbelastung



Gewicht

 Moment der Trägheit (φ8) Moment der Trägheit (φ14)



Moment der Trägheit (φ19)

 Moment der Trägheit (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Einzigartig

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Doppelt.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB 0

Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB 1

Nidec Getriebe Hochpräzision Planetär Helical Getriebe Schritt Servomotor Reduktor VRB 2
