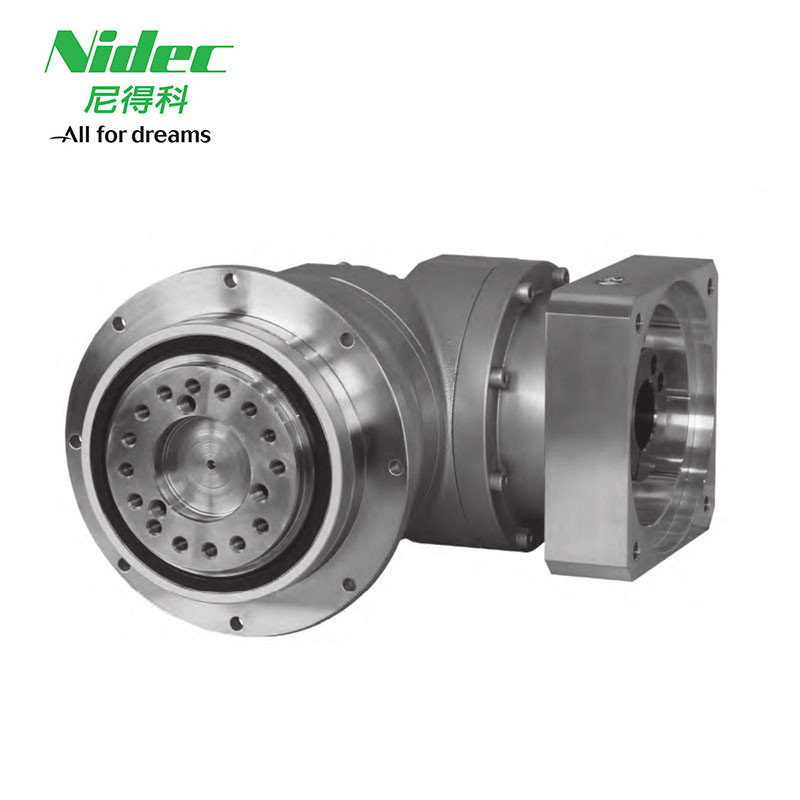

Getriebe Nidec Shimpo
>
|
| Herkunftsort | Japan |
| Markenname | Nidec |
| Zertifizierung | CE,ISO |
| Modellnummer | VRS |
Nidec Shimpo Gearbox bietet industrielle Getriebelösungen mit hoher Leistung und hoher Qualität.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Das Getriebe ist planetarisch angeordnet und speziell für Roboter, Automatisierungsgeräte und CNC-Maschinen ausgelegt.und kann angepasst werden, um alle Anforderungen der Anwendung zu erfüllenEs ist eine ausgezeichnete Wahl für diejenigen, die ein zuverlässiges, leistungsstarkes Getriebe benötigen.Das Nidec Shimpo Getriebe ist die perfekte Lösung für Ihre industriellen Getriebe.
|
Rahmen Größe |
Bühne | Verhältnis |
Nennwert Ausgangsdrehmoment |
Höchstbetrag Ausgangsdrehmoment |
Notbremsmoment |
Nennwert Eingabegeschwindigkeit |
Höchstbetrag Eingabegeschwindigkeit |
Erlaubt Radialbelastung |
Erlaubt Achsbelastung |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 Einzelne | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 doppelt | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
Rahmen Größe |
Bühne | Verhältnis |
Höchstbetrag Radialbelastung |
Höchstbetrag Achsbelastung |
Gewicht |
Moment mal. mit einer Trägheit von ≤ 14 |
Moment mal. mit einer Dicke von <= 0,01 mm |
Moment mal. von Trägheit ≤ 28 |
Moment mal. von Trägheit ≤ 38 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 100B |
1 Einzigartig |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 Doppelt. |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
Große Präzisions-Planeten-Getriebe Reduktor ist weit verbreitet in: Anlegestelle, Bergbau, Transport, Heben, Bau, Öl, Ozean, Schiff, Stahl und andere Bereiche.
Kleiner (mikro) Präzisions-Planetenreduktor wird weit verbreitet in Medizinprodukten, Smart Home, Consumer Electronics, Antennenantrieb, Haushaltsgeräten, Automobilantrieb, Roboterfeld, Flugzeugfeld,usw..
