Getriebe Nidec Shimpo
>
|
| Herkunftsort | Japan |
| Markenname | Nidec |
| Zertifizierung | CE,ISO |
| Modellnummer | VRB |

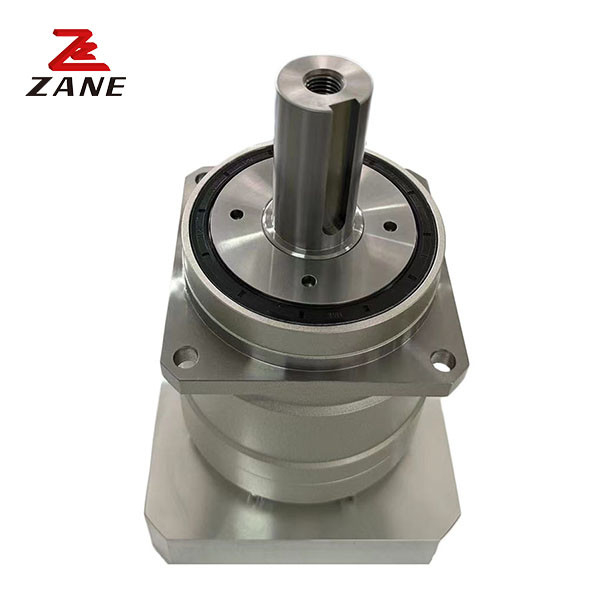

Nidec Shimpo Getriebe: Robuste Getriebe-Technologie für Robotik-, Automatisierungs- und CNC-Maschinen
Nidec Shimpo ist ein leistungsstarkes, zuverlässiges und robustes Getriebe, das robuste Leistung für Ihre Roboter-, Automatisierungs- und CNC-Maschinen bietet.mit einem Rahmen von 115 und einer planetarischen GetriebeanordnungDieses Getriebe ist aus Eisen für maximale Festigkeit und Langlebigkeit gefertigt.hat sich verpflichtet, qualitativ hochwertige Getriebe zu liefern.
Die Nidec Shimpo Getriebe sind so konzipiert, dass sie eine reibungslose, effiziente und zuverlässige Übertragung für eine Vielzahl von Anwendungen, einschließlich Robotik, Automatisierungsausrüstung und CNC-Maschinen, bieten.
|
Rahmen Größe |
Bühne | Verhältnis | Nennwert des Ausgangsdrehmoments | Maximales Ausgangsdrehmoment | Notbremsmoment | Nominale Eingangsgeschwindigkeit | Höchstgeschwindigkeit der Eingabe | Erlaubte Radiallast | Erlaubte Achsbelastung |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Einzigartig |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Doppelt. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
Größe |
Bühne |
Verhältnis |
Höchstradialbelastung |
Höchstbetrag Achsbelastung |
Gewicht |
Moment der Trägheit (φ14) |
Moment der Trägheit (φ19) |
Moment derTrägheit(φ28) |
Moment der Trägheit (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Einzigartig |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Doppelt. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Hohe Drehmomentleistung: Das Nidec Shimpo Getriebe ist so konzipiert, dass es bei niedrigen Drehzahlen ein hohes Drehmoment liefert, was es ideal für Anwendungen macht, die schweres Heben oder das Bewegen großer Lasten erfordern.
Effizienz: Das Getriebe ist hocheffizient, was bedeutet, dass es dazu beitragen kann, den Energieverbrauch und die Betriebskosten zu senken.
Kompakte Größe: Trotz des hohen Drehmoments ist das Getriebe relativ klein und leicht, was die Installation und Integration in bestehende Systeme erleichtert.
Anpassbar: Das Nidec Shimpo Getriebe ist sehr anpassbar, mit einer Reihe von Montageoptionen und Getriebeverhältnissen, die verschiedenen Anwendungen entsprechen.
Langlebig: Das Getriebe besteht aus hochwertigen Materialien und ist so konzipiert, dass es sehr langlebig und langlebig ist.mit einem einfachen und unkomplizierten Aufbau, der einen einfachen Zugang zu Komponenten zur Reinigung und zum Austausch ermöglicht.
